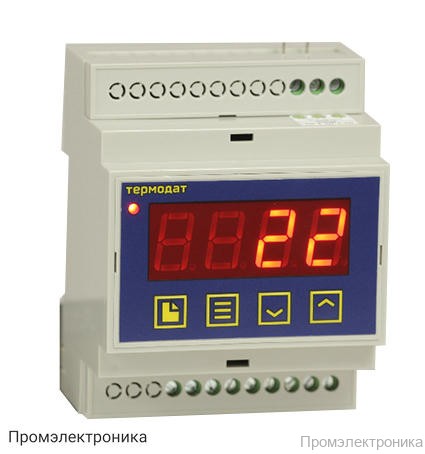

Термодат-10К7-Р4 - одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами

Техническое описание Термодат-10К7-Р4

Термодат-10К7-Р4 — это современный одноканальный ПИД-регулятор температуры и аварийный сигнализатор, предназначенный для точного контроля и управления температурными процессами в различных промышленных и лабораторных установках. Устройство отличается высокой надежностью, универсальностью и простотой интеграции в существующие системы автоматизации благодаря компактному корпусу и удобному монтажу на DIN-рейку.

Основное назначение Термодат-10К7-Р4 — поддержание заданной температуры с помощью ПИД-алгоритма или двухпозиционного регулирования, а также своевременное оповещение о выходе параметров за установленные пределы. Благодаря наличию аварийного сигнализатора, прибор обеспечивает дополнительную безопасность технологических процессов.

Устройство оснащено четырехразрядным светодиодным дисплеем с высотой символов 14 и 10 мм, что обеспечивает отличную читаемость показаний даже при сложных условиях эксплуатации. Четыре светодиодных индикатора режима работы позволяют быстро определить текущий статус прибора.

Ключевые характеристики:

• Один универсальный вход, поддерживающий различные типы датчиков температуры.
• Три типа выходов: релейный, симисторный и транзисторный, что позволяет гибко интегрировать прибор в различные схемы управления.
• Два закона регулирования: ПИД и двухпозиционный, для оптимального выбора под конкретные задачи.
• Широкий диапазон измеряемых температур: от -270°С до 2500°С (в зависимости от используемого датчика).
• Номинальное напряжение питания ~220В, допустимый диапазон — от 160 до 250В.
• Потребляемая мощность не превышает 10 Вт, что обеспечивает экономичность эксплуатации.
• Корпус из прочного пластика, предназначенный для монтажа на стандартную DIN-рейку, облегчает установку и обслуживание.
• Компактные габариты: 58х71х90 мм, масса не более 1 кг.
• Рабочие условия: температура окружающей среды от -30ºС до +50ºС, влажность от 5 до 90% без конденсации влаги.

Благодаря своим техническим возможностям и надежности, Термодат-10К7-Р4 широко применяется в системах автоматизации технологических процессов, где требуется точное поддержание температуры и своевременное реагирование на аварийные ситуации. Устройство подходит для использования в энергетике, машиностроении, пищевой промышленности, лабораторных комплексах и других отраслях.
