Термодат-10К7 - одноканальный ПИД-регулятор температуры

Техническое описание Термодат-10К7

Термодат-10К7 — это современный одноканальный ПИД-регулятор температуры, предназначенный для точного и надежного управления температурными процессами в различных промышленных и лабораторных системах. Устройство отличается высокой точностью измерения, широким диапазоном рабочих температур и простотой интеграции в существующие системы автоматизации.

Корпус регулятора выполнен в комбинированном исполнении: лицевая панель изготовлена из металла, а остальная часть — из прочного пластика. Монтаж осуществляется на ДИН-рейку, что обеспечивает удобство установки и обслуживания. Благодаря компактным размерам (лицевая панель 96х96 мм, глубина 92 мм, вырез в щите 92х92 мм) устройство легко размещается даже в ограниченном пространстве.

Термодат-10К7 оснащен универсальным входом, что позволяет подключать различные типы датчиков температуры. Диапазон измеряемых температур составляет от -270°С до +2500°С (в зависимости от используемого датчика), что делает прибор универсальным решением для большинства задач по контролю и регулированию температуры.

Для управления исполнительными механизмами предусмотрены различные типы выходов: релейный, симисторный и транзисторный. Это позволяет использовать регулятор с различными типами нагрузок и систем автоматизации. В качестве алгоритма регулирования поддерживаются ПИД и двухпозиционный законы, что обеспечивает гибкость настройки под конкретные технологические процессы.

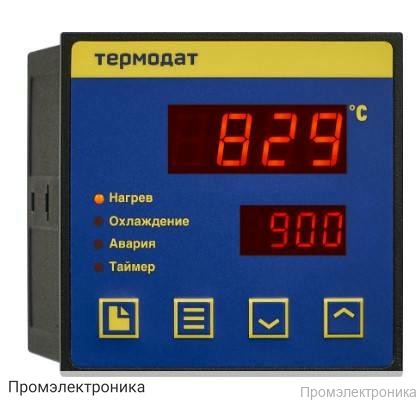

На передней панели расположен четырехразрядный светодиодный дисплей с высотой символов 14 и 10 мм, а также четыре светодиодных индикатора режимов работы, что обеспечивает наглядность и удобство контроля текущих параметров.

Основные характеристики:

• Один универсальный вход для подключения различных датчиков температуры
• Выходы: реле, симисторный, транзисторный
• Диапазон измеряемых температур: от -270°С до +2500°С (зависит от типа датчика)
• ПИД и двухпозиционный законы регулирования
• Номинальное напряжение питания ~220В (допустимое ~160…250В)
• Потребляемая мощность не более 10 Вт
• Светодиодный дисплей, четыре индикатора режимов работы
• Габариты: лицевая панель 96х96 мм, глубина 92 мм, вырез в щите 92х92 мм
• Масса не более 1 кг
• Диапазон рабочих температур: от -30ºС до +50ºС, влажность от 5 до 90% без конденсации влаги
• Гарантия 5 лет

Термодат-10К7 — это надежное и функциональное решение для автоматизации процессов, требующих точного контроля температуры. Простота настройки, широкий диапазон рабочих параметров и долговечность делают этот регулятор оптимальным выбором для профессионального применения.
