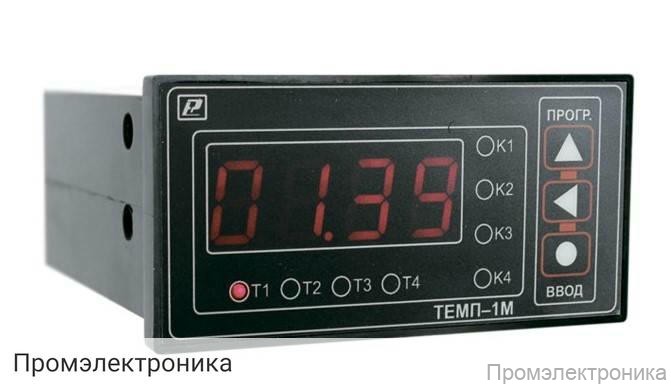

ТЕМП-1М - реле времени

Техническое описание реле времени ТЕМП-1М

ТЕМП-1М — это современное электронное реле времени, предназначенное для автоматизации процессов управления в различных промышленных и бытовых системах. Устройство обеспечивает высокую точность выдержки временных интервалов и надежную коммутацию внешних цепей, что делает его незаменимым элементом в схемах автоматизации.

Реле времени ТЕМП-1М работает от сети переменного тока с напряжением 220 В (допустимое отклонение ±22 В), что позволяет использовать его в стандартных электрических сетях. Благодаря номинальному коммутируемому току 5,0 А (cosφ>0,4), прибор способен управлять различными нагрузками, обеспечивая стабильную и безопасную работу оборудования.

В зависимости от модификации, ТЕМП-1М может коммутировать 2 или 4 внешние цепи, что расширяет его функциональные возможности и позволяет интегрировать устройство в сложные системы управления. Одним из ключевых преимуществ реле является широкий диапазон задания временных интервалов:

• от 0,01 до 99,99 секунд,
• от 0,1 до 999,9 секунд,
• от 1 секунды до 99 минут 59 секунд,
• от 1 минуты до 99 часов 59 минут.

Это позволяет точно настраивать временные параметры под конкретные задачи пользователя. Количество задаваемых временных интервалов — до 4-х, что обеспечивает гибкость в управлении различными процессами.

Высокая точность выдержки уставок (не более 0,1%) гарантирует надежность и повторяемость работы устройства. Для управления предусмотрено 2 входа для внешних сигналов, минимальная длительность которых составляет 50 мсек. Это обеспечивает совместимость с различными системами автоматизации и управления.

Встроенный звуковой сигнализатор мощностью не более 0,1 Вт и длительностью до 10 секунд позволяет оперативно информировать пользователя о срабатывании реле или изменении состояния. Рабочий температурный диапазон устройства составляет +5…+55⁰С, что позволяет использовать его в различных климатических условиях.

Компактные габариты корпуса (96х50х100 мм) и небольшая масса (не более 0,40 кг) облегчают монтаж и интеграцию реле в существующие системы. ТЕМП-1М — это надежное решение для автоматизации технологических процессов, требующих точного и стабильного управления по времени.
