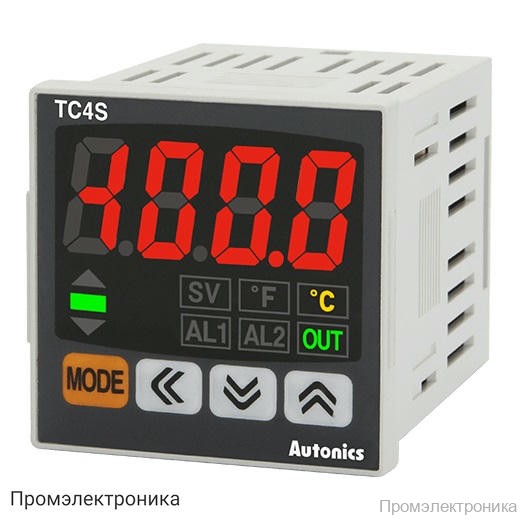

TC4SP-N2R - температурный контроллер с ПИД-регулированием

Техническое описание температурного контроллера TC4SP-N2R

TC4SP-N2R — это современный температурный контроллер с поддержкой ПИД-регулирования, предназначенный для точного контроля и управления температурными процессами в различных промышленных и лабораторных условиях. Компактные размеры устройства (48×48 мм) позволяют легко интегрировать его в существующие системы автоматизации, а широкий набор функций обеспечивает гибкость и надежность эксплуатации.

Контроллер оснащён четырёхразрядным 7-сегментным светодиодным индикатором, который обеспечивает чёткое и наглядное отображение текущих параметров. Благодаря поддержке различных типов регулирования — ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД — устройство подходит для решения широкого спектра задач по поддержанию стабильной температуры.

Основные характеристики TC4SP-N2R:

• Поддержка входных сигналов от термопар (K(CA), J(IC), L(IC)) и термосопротивлений (RTD: DPt100Ω, Cu50Ω).
• Высокая точность измерения и отображения данных: при комнатной температуре (23℃±5℃) — (PV ±0,5% или ±1℃, выбирается большее значение) ±1 разряд; за пределами диапазона — (PV ±0,5% или ±2℃) ±1 разряд.
• Период измерения составляет всего 100 мс, что обеспечивает быструю реакцию на изменения температуры.
• Гибкие управляющие выходы: реле (250V AC 3A) или твердотельное реле (12V DC) с возможностью работы в режимах ВКЛ/ВЫКЛ, фазового и циклического управления.
• Питание устройства осуществляется от источника 24V AC 50/60Гц или 24-48V DC, что позволяет использовать контроллер в различных условиях.
• Регулируемый гистерезис в диапазоне 1…100℃ (0,1…50,0℃).
• Диапазон пропорционального регулирования (П) — 0,1…999,9℃/℉, интегральная (И) и дифференциальная (Д) составляющие — 0-9999 с, время регулирования (Т) — 0,5-120,0 с.
• Возможность ручного сброса значения в диапазоне 0,0-100%.
• Рабочий температурный диапазон: -10…+50℃, диапазон хранения: -20…+60℃. Допустимая относительная влажность — 35-85%.
• Высокий уровень электрической изоляции: двойная или усиленная изоляция, диэлектрическая прочность между измерительным входом и силовой частью — 2000V AC, 1000V AC/DC.
• Масса устройства: брутто ~123 г, нетто ~76 г.

Температурный контроллер TC4SP-N2R — это надёжное решение для автоматизации процессов, требующих точного и стабильного поддержания температуры. Благодаря широкому функционалу, высокой точности и удобству эксплуатации, он идеально подходит для использования в промышленности, лабораториях и других сферах, где необходим эффективный температурный контроль.
