СВ01-220.Щ1.Р.RS - счетчик времени наработки оборудования

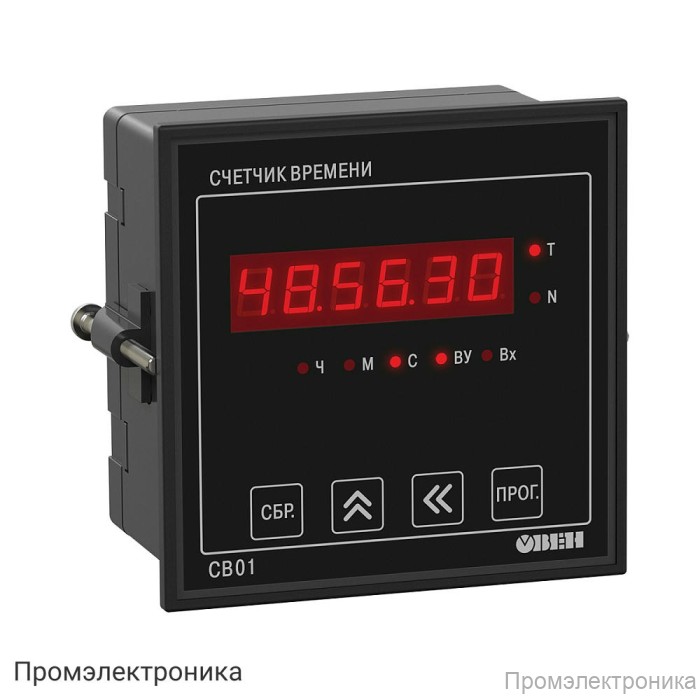

Счетчик времени наработки оборудования СВ01-220.Щ1.Р.RS

СВ01-220.Щ1.Р.RS — это современный электронный счетчик времени наработки оборудования, предназначенный для точного учета времени работы различных промышленных и технологических установок. Прибор выполнен в корпусе типа Щ1 с лицевой панелью, обладающей степенью защиты IP54, что обеспечивает надежную защиту от пыли и влаги при эксплуатации в сложных производственных условиях.

Счетчик поддерживает питание от сети переменного тока с широким диапазоном напряжения от 90 до 264 В (номинальные значения — 110 и 220 В) и частотой от 47 до 63 Гц. Также возможна работа от источника постоянного тока с напряжением от 120 до 375 В. Потребляемая мощность устройства не превышает 10 ВА, что делает его экономичным в эксплуатации.

Для интеграции в автоматизированные системы управления счетчик оснащен интерфейсом RS-485 с поддержкой протоколов ОВЕН, ModBus-RTU и ModBus-ASCII. Скорости обмена данными варьируются от 2400 до 115200 бит/сек, что позволяет гибко настраивать устройство под требования конкретного объекта.

Основные технические характеристики:

• Тип корпуса: Щ1 (размеры 96×96×70 мм)
• Степень защиты лицевой панели: IP54
• Питание: 220 В переменного тока (от 90 до 264 В), 47–63 Гц
• Питание от постоянного тока: 120–375 В
• Потребляемая мощность: не более 10 ВА
• Выходное напряжение встроенного источника: 24±3 В
• Тип выхода: электромагнитное реле (Р)
• Максимальный ток нагрузки реле: 8 А (при 250 В, 50 Гц, cos φ >0,4)
• Максимальное напряжение нагрузки: 240 В переменного тока, 30 В постоянного тока
• Предел абсолютной допустимой погрешности временных интервалов: Δ=±(0.9×10⁻⁴×tизм +C)
• Предел погрешности счета сигналов: ±1 в диапазоне от 0 до 999999
• Входное сопротивление: 12 кОм
• Подключаемые датчики: активные (n-p-n с открытым коллектором), сухие контакты
• Уровень сигнала "1" на входе: 5–30 В, "0": 0–3 В
• Максимальный входной ток: 5 мА
• Минимальная длительность входного сигнала: 300 мс
• Масса: не более 0,4 кг
• Средний срок службы: не менее 12 лет

Счетчик СВ01-220.Щ1.Р.RS предназначен для эксплуатации в широком диапазоне температур от –20 до +60 °С, при атмосферном давлении 84...106,7 кПа и относительной влажности воздуха до 80% при +35 °С без конденсации влаги. Благодаря высокой точности измерения, надежности и простоте интеграции в системы автоматизации, данный счетчик идеально подходит для промышленного применения и учета времени работы оборудования.
