СВ01-220.Щ1.Р - счетчик времени наработки оборудования

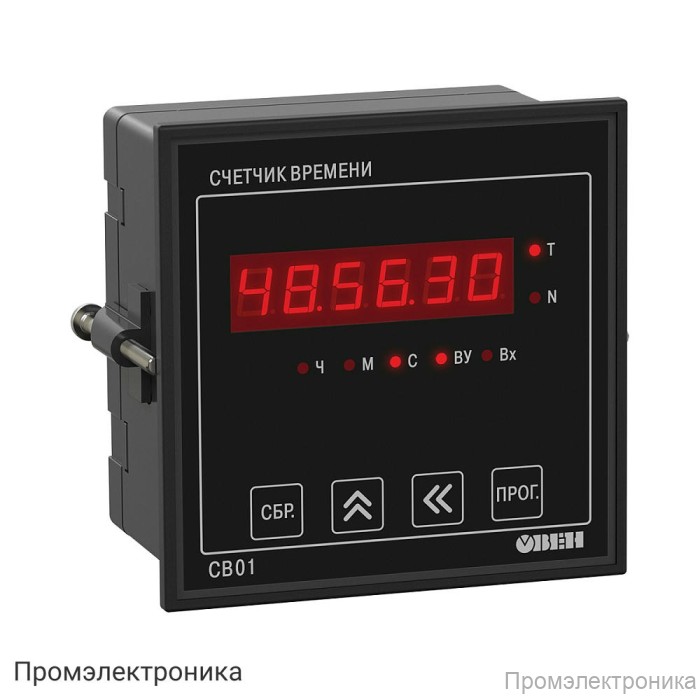

Счетчик времени наработки оборудования СВ01-220.Щ1.Р

СВ01-220.Щ1.Р — это современный электронный счетчик времени наработки, предназначенный для точного учета времени работы различного промышленного оборудования. Прибор выполнен в корпусе типа Щ1 с лицевой панелью, обладающей степенью защиты IP54, что обеспечивает надежную защиту от пыли и влаги при эксплуатации в промышленных условиях.

Счетчик поддерживает питание от сети переменного тока с широким диапазоном напряжения от 90 до 264 В (номинальные значения — 110 и 220 В) и частотой от 47 до 63 Гц. Потребляемая мощность устройства не превышает 10 ВА, что делает его энергоэффективным решением для длительной эксплуатации.

Для подключения к счетчику могут использоваться различные типы датчиков:

Активные датчики с транзисторным выходом n-p-n-типа с открытым коллектором
Кнопки, выключатели, герконы, реле и другие устройства типа «сухой контакт»

Входные параметры устройства:

Максимальный входной ток: не более 5 мА
Уровень сигнала «1» на входе: от 5 до 30 В
Уровень сигнала «0» на входе: от 0 до 3 В
Максимальное входное напряжение: до 30 В
Минимальная длительность сигнала на входе: 300 мс

Счетчик оснащен электромагнитным реле (тип выхода — Р), способным коммутировать нагрузку:

Максимальный ток нагрузки: 8 А (при 250 В, 50 Гц, cos φ > 0,4)
Максимальное напряжение переменного тока: 240 В
Максимальное напряжение постоянного тока: 30 В (при токе 8 А)

Точность измерения времени обеспечивается пределом абсолютной допустимой погрешности, не превышающим Δ=±(0,9×10^-4×tизм + C), где C — значение наименьшего разряда в выбранном диапазоне измерения. Погрешность счета количества измеренных сигналов — не более ±1 в диапазоне от 0 до 999999.

Габаритные размеры корпуса Щ1 составляют 96×96×70 мм, масса прибора — не более 0,4 кг. Средний срок службы устройства — не менее 12 лет, что гарантирует долгосрочную и надежную эксплуатацию.

Условия эксплуатации:

Температура окружающей среды: от –20 до +60 °С
Атмосферное давление: 84...106,7 кПа
Влажность воздуха: до 80 % при +35 °С и ниже без конденсации влаги

СВ01-220.Щ1.Р — это надежное решение для автоматизации учета времени работы оборудования на промышленных объектах, отличающееся высокой точностью, простотой подключения и долговечностью.
