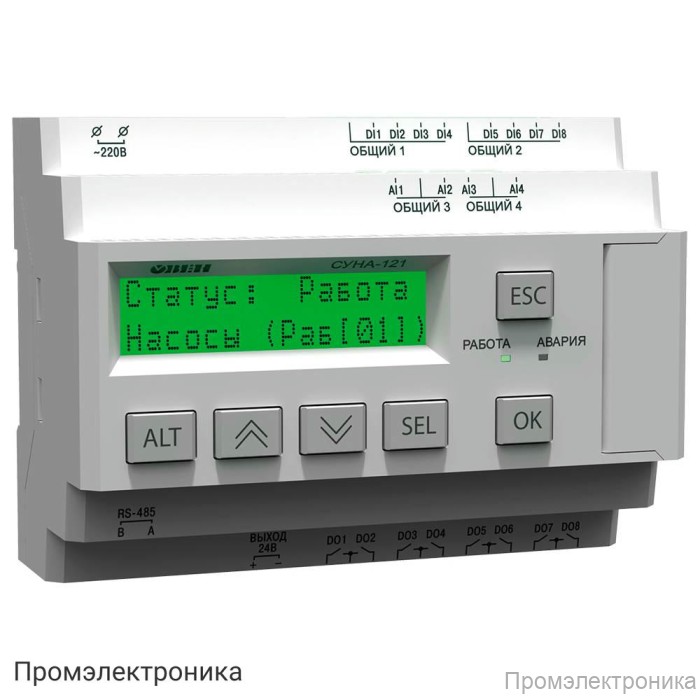

СУНА-121.220.06.00 - контроллер для управления насосами

Техническое описание контроллера СУНА-121.220.06.00 для управления насосами

СУНА-121.220.06.00 — современный контроллер, предназначенный для автоматизации процессов управления насосами в системах водоснабжения, канализации и других инженерных объектах. Устройство оптимально подходит для задач заполнения и осушения резервуаров с использованием двух насосов и дискретных датчиков уровня. Контроллер обеспечивает надежную и эффективную работу оборудования, а также высокий уровень безопасности и удобства эксплуатации.

Основные возможности и преимущества:

• Поддержка алгоритма 06 — автоматическое заполнение или осушение резервуара с управлением двумя насосами по сигналам дискретных датчиков уровня.
• Работа в сетях с напряжением 230 В, широкий диапазон входного напряжения (94…264 В, 47…63 Гц).
• Гальваническая развязка цепей питания и входов/выходов для повышения электробезопасности.
• Встроенный источник питания постоянного тока 24 В (до 100 мА) для питания внешних датчиков и устройств.
• Интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII для интеграции в системы диспетчеризации и удаленного управления.
• Возможность работы в режиме Slave (алгоритмы 01…08) и Master/Slave (алгоритм 09) для расширения функциональности.
• Высокая скорость обмена данными — до 115200 бит/сек.

Конструктивные особенности:

• Корпус для монтажа на стандартную DIN-рейку (35 мм), компактные размеры — 123×90×58 мм.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.
• Масса устройства — не более 0,6 кг.
• Средний срок службы — 8 лет, гарантия производителя — 10 лет.

Входы и выходы:

• 8 дискретных входов с групповой гальванической развязкой, поддержка механических и транзисторных датчиков.
• 4 аналоговых входа для сигналов 4…20 мА или 0…4 кОм, с точностью ±1%.
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой, допустимый ток до 5 А (250 В AC) или 3 А (30 В DC).
• Высокий механический ресурс реле — не менее 10 000 000 циклов.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы.
• 6 механических кнопок для локального управления и настройки параметров.

Контроллер СУНА-121.220.06.00 — это надежное решение для автоматизации насосных станций, обеспечивающее стабильную работу, гибкость настройки и простоту интеграции в современные системы управления.
