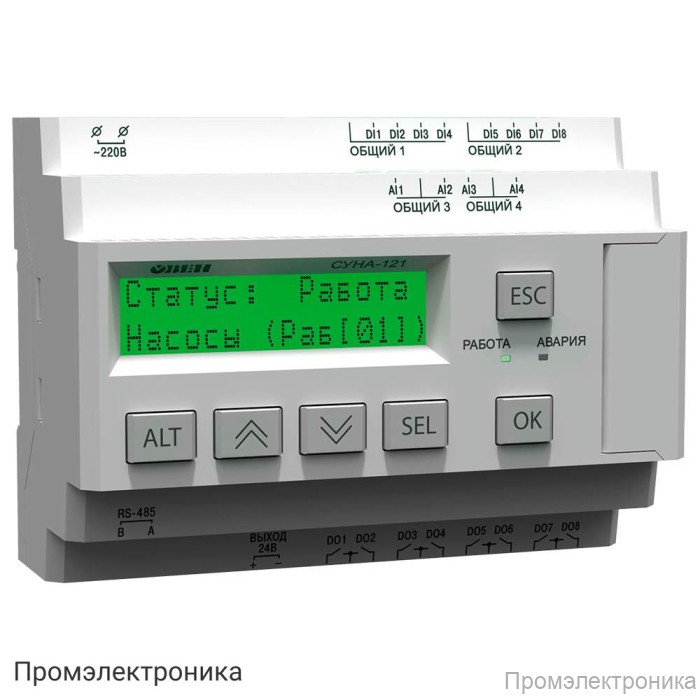

СУНА-121.220.01.00 - контроллер для управления насосами

Техническое описание контроллера СУНА-121.220.01.00 для управления насосами

СУНА-121.220.01.00 — современный контроллер, предназначенный для автоматизации управления насосными установками. Устройство обеспечивает надежную и эффективную работу насосов, поддерживает различные алгоритмы управления, включая чередование двух насосов (алгоритм 01), что позволяет оптимизировать эксплуатацию оборудования и продлить срок его службы.

Контроллер рассчитан на работу в сетях с напряжением 230 В переменного тока и оснащен встроенным источником питания, обеспечивающим стабильную работу внутренних цепей и подключаемых датчиков. Благодаря наличию гальванической развязки между основными цепями, обеспечивается высокий уровень электробезопасности и помехоустойчивости.

Основные характеристики:

• Диапазон напряжения питания: 94…264 В (номинальное 120…230 В, 47…63 Гц)
• Потребляемая мощность: не более 17 ВА
• Гальваническая развязка между входом питания и другими цепями: 2830 В
• Встроенный источник питания постоянного тока: 24±3 В, ток нагрузки до 100 мА
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII
• Скорость передачи данных: 9600–115200 бит/сек
• Режимы работы: Slave (алгоритмы 01…08), Master/Slave (алгоритм 09)
• Корпус для крепления на DIN-рейку 35 мм
• Габаритные размеры: 123×90×58 мм
• Степень защиты корпуса: IP20
• Масса: не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• Дискретные входы: 8 (номинальное напряжение 230 В переменного тока)
• Аналоговые входы: 4 (4…20 мА, 0…4 кОм, точность ±1%)
• Дискретные выходы: 8 релейных (нормально-разомкнутые контакты, допустимый ток до 5 А при 250 В переменного тока)
• Механический ресурс реле: 10 000 000 циклов

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов)
• Два светодиодных индикатора (красный и зеленый)
• Шесть механических кнопок для управления и настройки

Контроллер СУНА-121.220.01.00 — это надежное решение для автоматизации насосных станций, обеспечивающее гибкость настройки, высокую степень защиты и длительный срок службы. Благодаря поддержке современных протоколов связи и широкому набору входов/выходов, устройство легко интегрируется в существующие системы управления и диспетчеризации.
