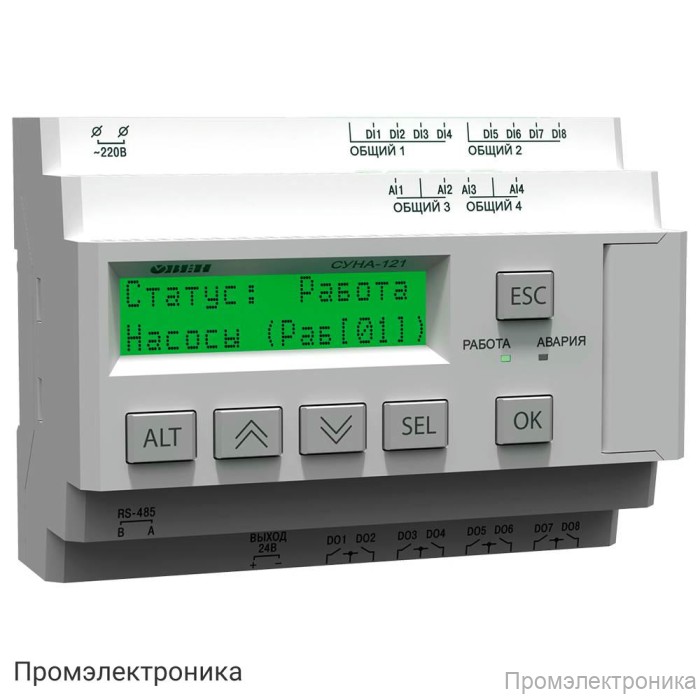

СУНА-121 - контроллер для управления насосами

Техническое описание контроллера СУНА-121 для управления насосами

СУНА-121 — это современный контроллер, предназначенный для автоматизации и управления насосными установками. Устройство обеспечивает надежную работу, гибкую настройку и высокую степень защиты, что делает его оптимальным решением для промышленных и коммунальных объектов.

Основные возможности и преимущества:

• Два варианта исполнения по питанию: 94…264 В (переменный ток) и 19…30 В (постоянный ток).
• Гальваническая развязка цепей питания и входов/выходов для повышения безопасности эксплуатации.
• Встроенный источник питания постоянного тока 24 В (до 100 мА) для питания внешних устройств.
• Поддержка интерфейса RS-485 с протоколами Modbus-RTU и Modbus-ASCII для интеграции в системы диспетчеризации.
• Гибкие режимы работы: Slave (алгоритмы 01…08) и Master/Slave (алгоритм 09) для опроса модулей защиты насосов по току.
• Высокая скорость передачи данных: 9600–115200 бит/сек.

Конструктивные особенности:

• Корпус для монтажа на DIN-рейку (35 мм), степень защиты IP20.
• Компактные размеры: 123×90×58 мм, масса не более 0,6 кг.
• Средний срок службы — 8 лет, гарантия производителя — 10 лет.

Входы и выходы:

• 8 дискретных входов с поддержкой различных типов датчиков (механические устройства, транзисторные ключи), с групповой гальванической развязкой.
• 4 аналоговых входа для сигналов 4…20 мА или 0…4 кОм, с точностью ±1%.
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой, рассчитанных на коммутацию до 250 В переменного или 30 В постоянного тока, максимальный ток — до 10 А (резистивная нагрузка).

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов).
• Два светодиодных индикатора (красный и зеленый) для отображения состояния.
• 6 механических кнопок для локального управления и настройки.

Контроллер СУНА-121 — это надежное и функциональное решение для автоматизации насосных станций, обеспечивающее высокую степень защиты, удобство эксплуатации и широкие возможности интеграции в современные системы управления.
