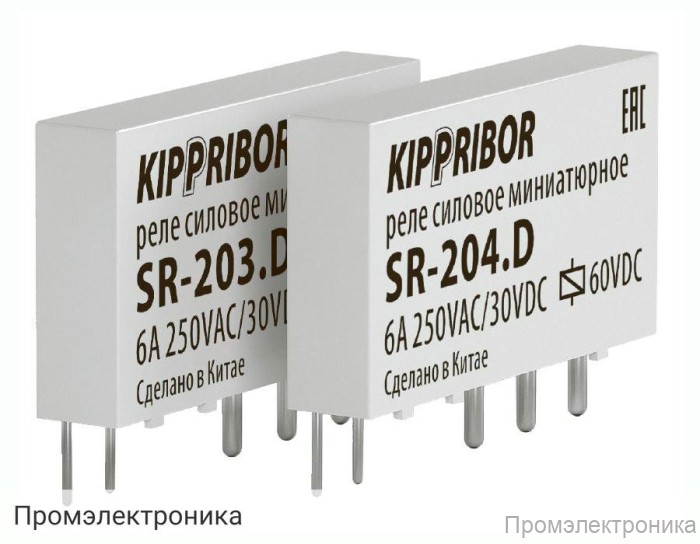

SR-204.D - промежуточное реле интерфейсное в ультратонком корпусе (1-контактное)

Техническое описание SR-204.D

SR-204.D — это промежуточное реле интерфейсного типа в ультратонком корпусе, предназначенное для коммутации электрических цепей управления и автоматизации. Благодаря компактным размерам и малому весу (приблизительно 5 г), реле идеально подходит для установки в ограниченном пространстве распределительных шкафов и панелей управления. Модель оснащена одним переключающим контактом, что обеспечивает надежную работу в различных промышленных и бытовых системах.

Основные преимущества SR-204.D:

• Ультратонкий корпус, позволяющий экономить место при монтаже.
• Высокая скорость срабатывания: время включения не более 8 мс, время выключения не более 4 мс.
• Широкий диапазон рабочих температур: от –40 до +85 °С, что обеспечивает стабильную работу в различных климатических условиях.
• Высокая устойчивость к вибрациям (10–55 Гц) и ударам (5g, длительность полуволны 11 мс).
• Длительный срок службы: электрический ресурс не менее 10⁴ циклов, механический ресурс — не менее 10⁷ циклов при 300 включениях в минуту.
• Высокая надежность изоляции: сопротивление пробоя между группами контактов не менее 1000 В в течение 1 минуты, между катушкой и контактами — не менее 4000 В в течение 1 минуты.

Электрические характеристики:

• Номинальный ток и напряжение контактов: 6 А при 250 В AC или 30 В DC.
• Начальное сопротивление контактов: не более 100 МОм.
• Материал контактов: серебряный сплав (AgNi), обеспечивающий высокую проводимость и износостойкость.
• Рабочая влажность: от 5% до 85% RH.
• Атмосферное давление: 86–106 кПа.

Характеристики катушки:

• Номинальное напряжение питания: 24 VDC или 60 VDC.
• Мощность катушки: 0,17 Вт (24 VDC) и 0,21 Вт (60 VDC).
• Напряжение включения: не менее 0,75 U_ном (24 VDC), не менее 0,8 U_ном (60 VDC).
• Напряжение выключения: не более 0,05 U_ном.

В комплект поставки входит одно реле SR-204.D. Колодки и аксессуары приобретаются отдельно. Благодаря своим техническим характеристикам и надежности, SR-204.D широко применяется в системах автоматизации, управления и защиты электрооборудования.
