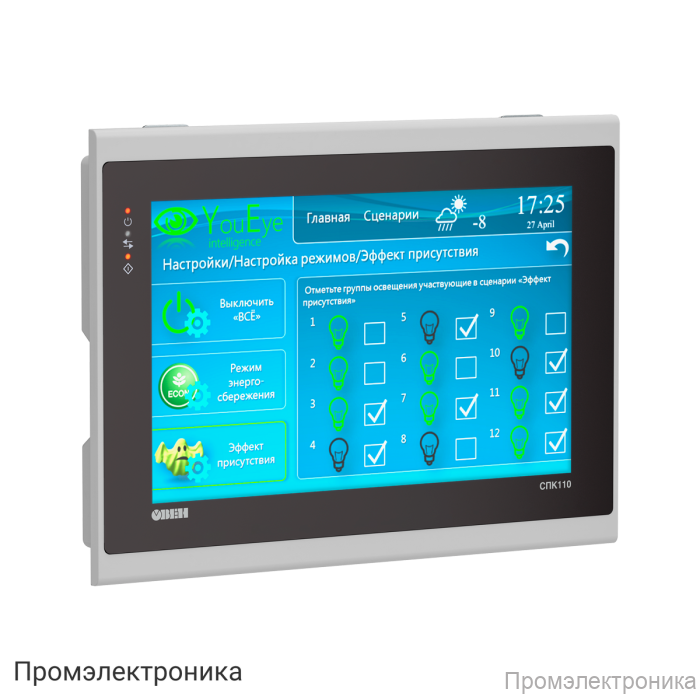

СПК110 - программируемый контроллер со встроенным сенсорным экраном

Техническое описание программируемого контроллера СПК110

СПК110 — это современный программируемый контроллер с интегрированным сенсорным TFT LCD дисплеем диагональю 10,2 дюйма, предназначенный для автоматизации промышленных и технологических процессов. Устройство сочетает в себе высокую производительность, широкий набор интерфейсов и удобство программирования, что делает его универсальным решением для различных задач управления.

Аппаратная часть контроллера построена на базе процессора TI Sitara ARM Cortex™-A8 с тактовой частотой 600 МГц, что обеспечивает быструю обработку данных и стабильную работу. Встроенная память включает 4096 Мб Flash (eMMC) и 512 Мб оперативной памяти DDR3, а также 64 Кб энергонезависимой памяти MRAM для хранения retain-переменных. Для точного отслеживания времени предусмотрены энергонезависимые часы реального времени (RTC).

Дисплей устройства выполнен по технологии TFT LCD с LED-подсветкой, поддерживает отображение 260 тысяч цветов, имеет разрешение 800×480 пикселей и яркость 300 кд/м². Контрастность составляет 500:1, а рабочая зона экрана — 221,8×131,52 мм. Угол обзора обеспечивает комфортную работу с разных позиций.

Интерфейсы подключения позволяют интегрировать СПК110 в различные системы:

• 3 порта RS-485 и 2 порта RS-232 для подключения внешних устройств и обмена данными по протоколам Modbus RTU/ASCII и ОВЕН;
• Ethernet 10/100 Мбит/с (RJ45) с поддержкой Modbus TCP и OPC UA для сетевого взаимодействия и web-визуализации;
• USB 2.0 (Device и Host) для загрузки проектов, подключения HID-устройств и работы с архивами;
• Слот SDHC для хранения архивов и импорта файлов рецептов.

Питание контроллера осуществляется от постоянного напряжения 12–28 В (номинально 24 В), максимальная потребляемая мощность — 10 Вт. Устройство рассчитано на щитовое крепление и оснащено естественной вентиляцией, что обеспечивает надежную работу в промышленных условиях.

Программирование СПК110 осуществляется в среде CODESYS V3.5 SP11 Patch 5 под управлением ОС Linux 4.9.59-rt23, что открывает широкие возможности для создания пользовательских алгоритмов и визуализации процессов.

Корпус контроллера защищен по стандарту IP65 с лицевой стороны и IP20 со стороны разъемов. Габариты устройства составляют 277×200×39 мм, масса — 1,5 кг. Рабочий температурный диапазон — от 0 до +60 °C, влажность — 10…90% без конденсации. Средний срок службы — 12 лет, среднее время наработки на отказ — 50 000 часов.

Комплектация:

• Контроллер СПК110
• Адаптер СПК110
• Комплект крепежных элементов
• Кабель USB для загрузки ПО
• Руководство по эксплуатации
• Паспорт и гарантийный талон

СПК110 — надежное и функциональное решение для построения современных систем автоматизации с возможностью гибкой настройки и интеграции в существующую инфраструктуру.
