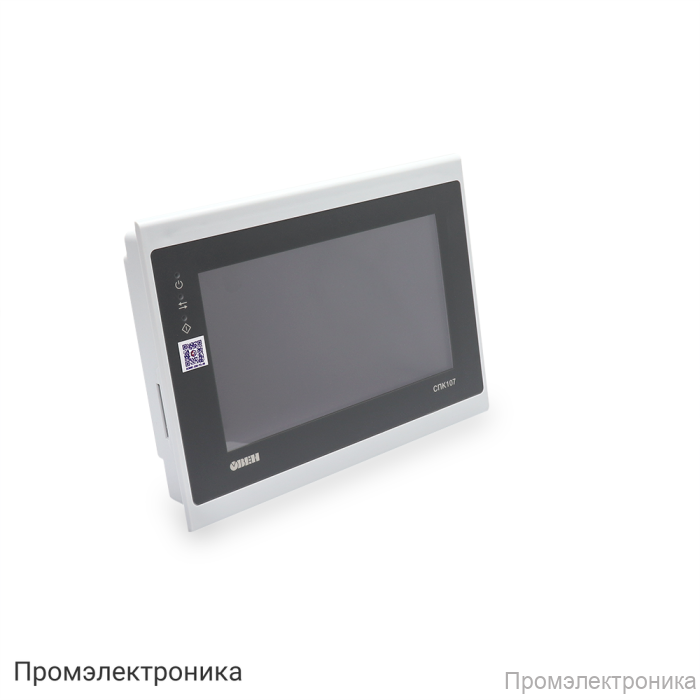

СПК107 - программируемый контроллер со встроенным сенсорным экраном

Техническое описание СПК107

СПК107 — это современный программируемый контроллер с интегрированным сенсорным экраном, предназначенный для автоматизации промышленных и технологических процессов. Устройство сочетает в себе высокую производительность, широкий набор интерфейсов и удобство программирования, что делает его универсальным решением для различных задач управления.

Аппаратная часть контроллера построена на базе процессора TI Sitara ARM Cortex™-A8 с тактовой частотой 600 МГц, что обеспечивает быструю обработку данных и стабильную работу. Встроенная память включает 4096 Мб Flash (eMMC) и 512 Мб оперативной памяти DDR3, а также 64 Кб энергонезависимой памяти MRAM для хранения retain-переменных. Для точного отслеживания времени предусмотрены энергонезависимые часы реального времени (RTC).

Дисплей устройства — это 7-дюймовый TFT LCD с LED-подсветкой, поддерживающий 16,7 млн цветов и разрешение 800×480 пикселей. Яркость экрана составляет 300 кд/м², контрастность — 500:1, а рабочая зона — 154,08 × 85,92 мм. Угол обзора достигает 80° слева/справа и 60° сверху, что обеспечивает отличную видимость информации с разных позиций.

Интерфейсы подключения позволяют интегрировать СПК107 в различные системы:

• 3 × RS-485 (DB9M) и 2 × RS-232 (DB9M) для подключения внешних устройств и обмена данными по протоколам Modbus RTU/ASCII и ОВЕН
• 1 × Ethernet 10/100 Мбит/с (RJ45) для загрузки проектов, web-визуализации и работы по протоколам Modbus TCP и OPC UA
• 1 × USB 2.0 B (Device) для загрузки проектов и подключения в режиме Mass Storage Device
• 1 × USB 2.0 A (Host) для архивирования, импорта файлов и подключения HID-устройств
• 1 × SDHC-слот для работы с архивами и загрузки проектов

Питание и конструкция:

• Питание постоянным напряжением 12…28 В (номинально 24 В)
• Максимальная потребляемая мощность — 10 Вт
• Корпус для щитового крепления с естественной вентиляцией
• Степень защиты: IP65 (лицевая сторона), IP20 (разъемы)
• Габариты: 204 × 149 × 37 мм
• Виброустойчивость до 2G в диапазоне 10…25 Гц

Программирование осуществляется в среде CODESYS V3.5 SP11 Patch 5 под управлением ОС Linux 4.9.59-rt23, что обеспечивает гибкость и широкие возможности для создания пользовательских алгоритмов и визуализации процессов.

Эксплуатационные характеристики:

• Рабочая температура: 0…60 °C
• Рабочая влажность: 10…90% (без конденсации)
• Средний срок службы — 12 лет
• Среднее время наработки на отказ — 50 000 часов

В комплект поставки входят: контроллер СПК107, адаптер, комплект крепежа, USB-кабель для загрузки ПО, руководство по эксплуатации, паспорт и гарантийный талон.
