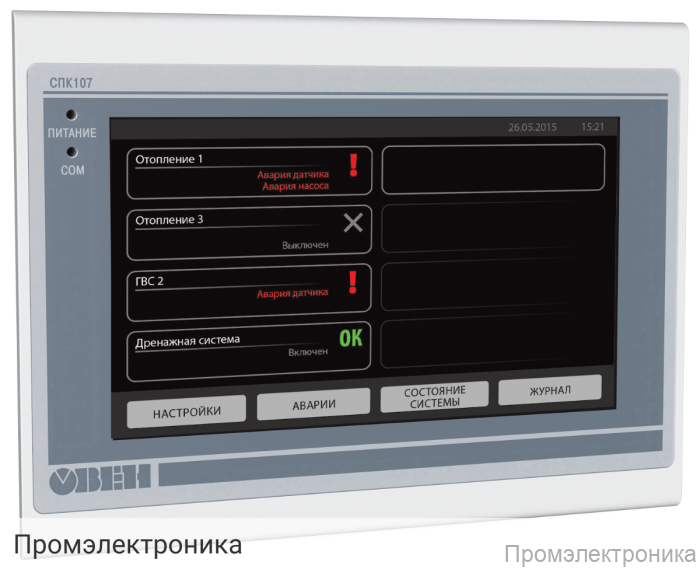

СПК - панельный программируемый логический контроллер

Техническое описание СПК — панельного программируемого логического контроллера

СПК — современный панельный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Устройство сочетает в себе высокую производительность, надежность и широкий набор интерфейсов для интеграции в различные системы управления.

Аппаратные характеристики:

• Процессор: TI Sitara 600 МГц ARM Cortex™-A8 Core
• Оперативная память: 512 МБ DDR3
• Flash-память (eMMC): 2048 МБ, до 75 000 циклов перезаписи на блок данных
• Память Retain-переменных (MRAM): 64 КБ
• Часы реального времени (RTC): энергонезависимые, высокая точность
• Пьезоизлучатель с возможностью программного управления звуком

Дисплей и визуализация:

• Тип дисплея: TFT LCD с LED-подсветкой
• Диагональ: 7" или 10,2"
• Разрешение: 800 × 480 пикселей
• Яркость: 300 кд/м², контрастность 500:1
• Отображение до 16,7 млн цветов
• Широкие углы обзора и высокая надежность подсветки (не менее 50 000 часов)

Интерфейсы и коммуникации:

• 3 × RS-485, 2 × RS-232 (DB9M, поддержка Modbus RTU/ASCII, ОВЕН)
• 1 × Ethernet 10/100 Мбит/с (RJ45), поддержка Modbus TCP
• 1 × USB 2.0 B (Device), 1 × USB 2.0 A (Host)
• Слот для SD-карт (архивы, импорт файлов, загрузка проектов)

Питание и энергопотребление:

• Питание: постоянное напряжение 12…28 В, номинальное — 24 В
• Максимальный пусковой ток: 14 А
• Максимальная потребляемая мощность: 10 Вт

Программное обеспечение и управление:

• Операционная система: Linux 4.9.59-rt23
• Среда программирования: CODESYS V3.5 SP11 Patch 5

Корпус и эксплуатационные характеристики:

• Конструктив: для щитового крепления, естественная вентиляция
• Степень защиты: IP65 (лицевая сторона), IP20 (разъемы)
• Рабочая температура: 0…60 °C, влажность: 10…90% (без конденсации)
• Габариты: 204 × 149 × 37 мм или 277 × 200 × 39 мм
• Средний срок службы: 12 лет, наработка на отказ — 50 000 часов

Комплектация:

• Прибор СПК1хх
• Адаптер СПК1XX
• Комплект крепежных элементов
• Диск с ПО
• Кабель USB для загрузки ПО
• Руководство по эксплуатации
• Паспорт и гарантийный талон

СПК — это надежное решение для построения современных систем автоматизации с возможностью гибкой настройки и интеграции в различные технологические процессы.
