СП3ХХ - сенсорные панели оператора 7-15” с Modbus

Техническое описание сенсорных панелей оператора СП3ХХ

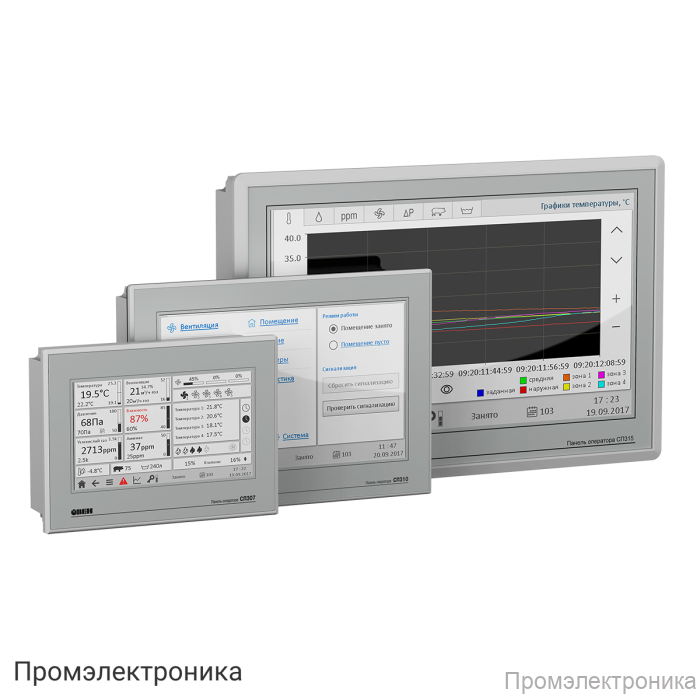

Сенсорные панели оператора СП3ХХ — это современное решение для управления и визуализации технологических процессов на промышленных объектах. Модели серии оснащены цветными TFT LCD-дисплеями с диагональю от 7 до 15,6 дюймов и поддержкой протоколов Modbus RTU/ASCII/TCP, что обеспечивает широкие возможности интеграции в системы автоматизации.

Основные аппаратные характеристики:

Процессор: AT91SAM9G35-CU с тактовой частотой 400 МГц
Оперативная память: 128 Мб
Flash-память: 128 Мб, до 75 000 циклов перезаписи на блок данных
Энергонезависимые часы реального времени (RTC)
Пьезоизлучатель с программным управлением звуком
4 DIP-переключателя, два из которых свободно программируемые

Дисплей и визуализация:

Тип дисплея: TFT LCD с LED-подсветкой
Цветопередача: 16,7 млн цветов (TrueColor)
Диагональ: 7", 10,1", 15,6" (в зависимости от модели)
Разрешение: 800×480 или 1366×768 пикселей
Яркость: 200–250 кд/м²
Контрастность: 500:1
Время наработки на отказ подсветки: не менее 50 000 часов

Интерфейсы и коммуникации:

Два COM-порта RS-232/RS-485 (DB9M) для подключения устройств и загрузки проектов
Поддержка протоколов Modbus RTU (Master/Slave), Modbus ASCII (Master)
Ethernet (10/100 Мбит/с, RJ45) для моделей с поддержкой Modbus TCP
USB 2.0 Device (тип B) для загрузки проектов
USB 2.0 Host (тип A) для работы с архивами, импортом файлов и загрузкой проектов (до 32 Гб, FAT16/FAT32)

Питание и конструкция:

Питание: постоянное напряжение 24 В (диапазон 23…27 В)
Максимальная потребляемая мощность: 8–20 Вт (в зависимости от модели)
Корпус для щитового крепления с естественной вентиляцией
Степень защиты: IP65 (лицевая сторона), IP20 (разъемы)
Виброустойчивость: до 2G в диапазоне 10…25 Гц по осям X, Y, Z

Эксплуатационные характеристики:

Рабочая температура: 0…50 °C
Влажность: 10…90% (без конденсации)
Температура хранения: -20…+60 °C
Средний срок службы: 10 лет
Среднее время наработки на отказ: 75 000 часов

В комплект поставки входят: панель оператора СП3ХХ, комплект крепежных элементов, диск с ПО, USB-кабель для загрузки ПО, паспорт, руководство по эксплуатации и гарантийный талон.
