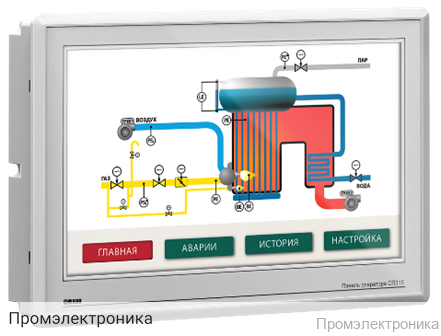

СП315-Р - сенсорная панель оператора

Техническое описание сенсорной панели оператора СП315-Р

СП315-Р — это современная сенсорная панель оператора с диагональю 15,6 дюйма, предназначенная для визуализации и управления промышленными процессами. Устройство отличается высокой производительностью, надежностью и расширенными возможностями подключения, что делает его оптимальным выбором для автоматизации различных объектов.

Аппаратная часть панели построена на базе процессора AT91SAM9G35-CU с тактовой частотой 400 МГц, что обеспечивает быструю обработку данных и стабильную работу интерфейса. Объем оперативной памяти составляет 128 Мб, а встроенная Flash-память — 128 Мб с поддержкой до 75 000 циклов перезаписи на блок данных. Для хранения и передачи данных предусмотрены порты USB Host и USB Device, поддерживающие работу с накопителями до 32 Гб и файловыми системами FAT16/FAT32.

Дисплей выполнен по технологии TFT LCD с LED-подсветкой, поддерживает отображение 16,7 млн цветов (TrueColor), имеет разрешение 1366×768 пикселей и яркость 250 кд/м². Рабочая зона экрана — 344,2×193,5 мм, что обеспечивает отличную читаемость информации и удобство управления. Контрастность дисплея составляет 500:1, а срок службы подсветки — не менее 50 000 часов при температуре 25 °C.

Интерфейсы и коммуникации:

• 2 COM-порта RS-232/RS-485 (DB9M) для подключения внешних устройств и загрузки проектов
• 1 порт Ethernet 10/100 Мбит/с (RJ45) с поддержкой протоколов Modbus TCP (Master/Slave)
• Поддержка протоколов Modbus RTU, Modbus ASCII, возможность работы с макросами для реализации нестандартных протоколов
• USB 2.0 Host и Device для обмена данными, загрузки и архивации проектов

Питание и конструкция:

• Питание: постоянное напряжение 24 В (допустимый диапазон 23…27 В)
• Максимальный потребляемый ток — 0,75 А, мощность — до 20 Вт
• Корпус для щитового крепления, естественная вентиляция
• Габариты: 410×270×65 мм, установочные размеры: 397,5×257,5 мм
• Степень защиты: IP65 (лицевая сторона), IP20 (разъемы)

Эксплуатационные характеристики:

• Рабочая температура: 0…50 °C
• Влажность: 10…90% (без конденсации)
• Температура хранения: -20…+60 °C
• Виброустойчивость: до 2G в диапазоне 10…25 Гц
• Средний срок службы — 10 лет, среднее время наработки на отказ — 75 000 часов

В комплект поставки входят: панель СП315-Р, комплект крепежных элементов, диск с ПО, USB-кабель для загрузки ПО, паспорт, руководство по эксплуатации и гарантийный талон. Для конфигурирования используется специализированное ПО «Конфигуратор СП300».
