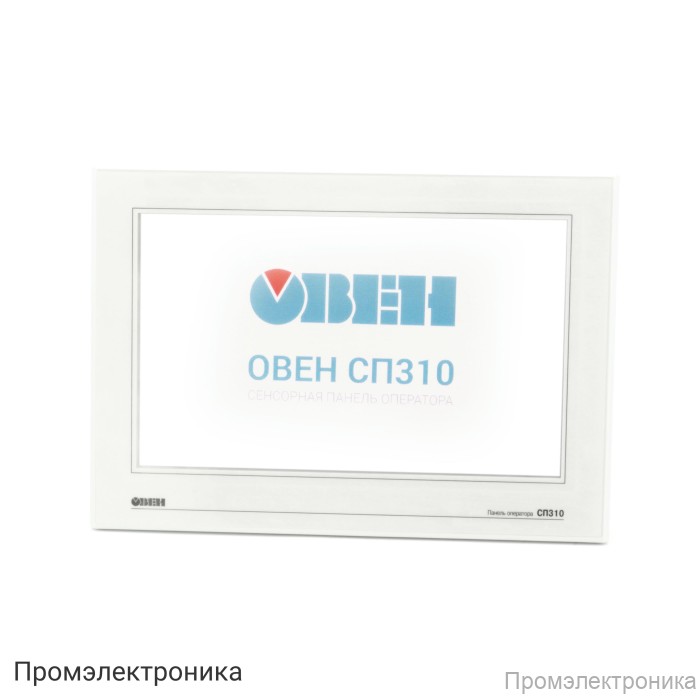

СП310-Р - сенсорная панель оператора

Техническое описание сенсорной панели оператора СП310-Р

СП310-Р — современная сенсорная панель оператора, предназначенная для организации человеко-машинного интерфейса в системах автоматизации. Устройство обеспечивает удобное управление и мониторинг технологических процессов, отличается высокой надежностью и широкими возможностями интеграции.

Производительность и память

• Процессор: AT91SAM9G35-CU с тактовой частотой 400 МГц обеспечивает быструю обработку данных и стабильную работу интерфейса.
• Объем Flash-RAM: 128 Мб — достаточно для хранения программ и пользовательских данных.
• Встроенные часы реального времени с точностью ±0,7 секунд в сутки.

Дисплей и интерфейс

• Тип дисплея: TFT с поддержкой 16,7 млн цветов, диагональ 10,1" (219,6×131,8 мм рабочая зона).
• Разрешение: 800×480 пикселей — четкое и яркое изображение для комфортной работы оператора.

Питание и энергопотребление

• Питание: постоянное напряжение 24 В (допустимый диапазон 23…27 В).
• Потребляемый ток: не более 0,27 А.
• Потребляемая мощность: не более 10 Вт.
• Рекомендуется использовать блок питания мощностью не менее 30 Вт.

Корпус и габариты

• Исполнение: для щитового крепления.
• Габаритные размеры: 272,2×191,7×51,2 мм.
• Масса: не более 2,0 кг (с элементами крепления).
• Степень защиты: IP65 с лицевой стороны, IP20 со стороны разъемов.

Интерфейсы и коммуникации

• Порты: 1 × PLC (DB9M) — RS-485, RS-232; 1 × Download (DB9M) — RS-485, RS-232; 1 × USB-Device (USB-B); 1 × USB-Host (USB-A); 1 × Ethernet (RJ45).
• Поддержка протоколов: Modbus RTU, Modbus ASCII, Modbus TCP.
• Скорость обмена по интерфейсам RS: от 4800 до 187500 бод.
• Поддержка USB-накопителей: спецификации 1.0, 1.1, 2.0; файловые системы FAT16, FAT32; максимальная емкость — 32 Гб.

Комплектация

• Сенсорная панель СП310-Р
• Комплект крепежных элементов
• Диск с программным обеспечением
• USB-кабель для загрузки ПО
• Паспорт и руководство по эксплуатации
• Гарантийный талон

СП310-Р — это надежное решение для автоматизации, сочетающее в себе высокую производительность, удобство эксплуатации и широкий набор интерфейсов для интеграции в современные системы управления.
