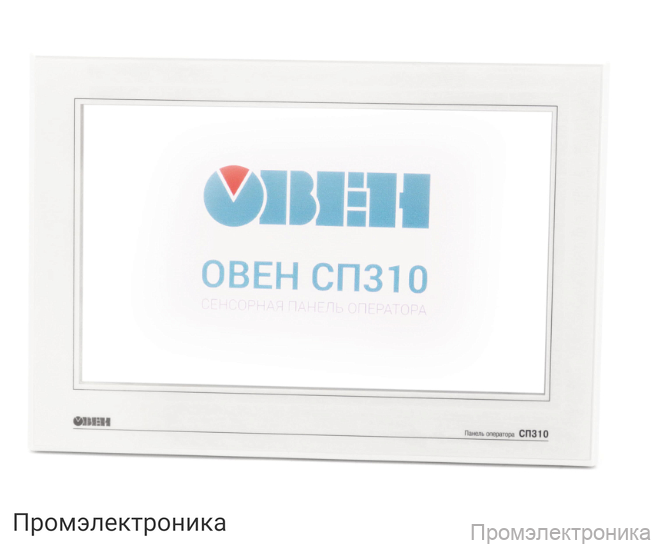

СП310-Б - сенсорная панель оператора

Техническое описание сенсорной панели оператора СП310-Б

СП310-Б — современная сенсорная панель оператора, предназначенная для организации человеко-машинного интерфейса в системах автоматизации. Устройство обеспечивает удобное управление и мониторинг технологических процессов, отличается высокой надежностью и широкими функциональными возможностями.

Производительность и аппаратная часть

• Мощный процессор AT91SAM9G35-CU с тактовой частотой 400 МГц обеспечивает быструю обработку данных и стабильную работу интерфейса.
• Объем памяти программ (Flash-RAM) — 128 Мб, что позволяет хранить необходимые приложения и данные для работы панели.
• Встроенные часы реального времени с высокой точностью (±0,7 секунд в сутки) обеспечивают корректное отображение времени и событий.

Дисплей и интерфейс пользователя

• Яркий TFT-дисплей с диагональю 10,1 дюйма и поддержкой 16,7 млн цветов гарантирует четкое и насыщенное изображение.
• Разрешение экрана — 800×480 пикселей, рабочая зона дисплея — 219,6×131,8 мм.
• Интуитивно понятный сенсорный интерфейс облегчает взаимодействие оператора с системой.

Питание и энергопотребление

• Питание осуществляется от постоянного напряжения 24 В (допустимый диапазон — 23…27 В).
• Потребляемый ток — не более 0,27 А, максимальная потребляемая мощность — 10 Вт.
• Рекомендуется использовать блок питания мощностью не менее 30 Вт.

Корпус и монтаж

• Корпус предназначен для щитового крепления, что обеспечивает удобство монтажа в шкафах управления.
• Габаритные размеры: 272,2×191,7×51,2 мм.
• Степень защиты: IP65 с лицевой стороны и IP20 со стороны разъемов, что гарантирует защиту от пыли и влаги.
• Масса устройства с крепежом — не более 2,0 кг.

Коммуникационные возможности

• Порты: 1 × PLC(DB9M) (RS-485, RS-232), 1 × Download(DB9M) (RS-485, RS-232), 1 × USB-Device (USB-B).
• Поддержка протоколов Modbus RTU и Modbus ASCII для интеграции в промышленные сети.
• Скорость обмена по интерфейсам RS — от 4800 до 187500 бод.
• Возможность подключения USB-flash-накопителей (до 32 Гб, поддержка файловых систем FAT16 и FAT32, спецификации USB 1.0, 1.1, 2.0).

Комплектация

• Сенсорная панель СП310-Б
• Комплект крепежных элементов
• Диск с программным обеспечением
• USB-кабель для загрузки ПО
• Паспорт и руководство по эксплуатации
• Гарантийный талон

СП310-Б — это надежное решение для автоматизации, сочетающее в себе высокую производительность, удобство эксплуатации и широкий спектр коммуникационных возможностей.
