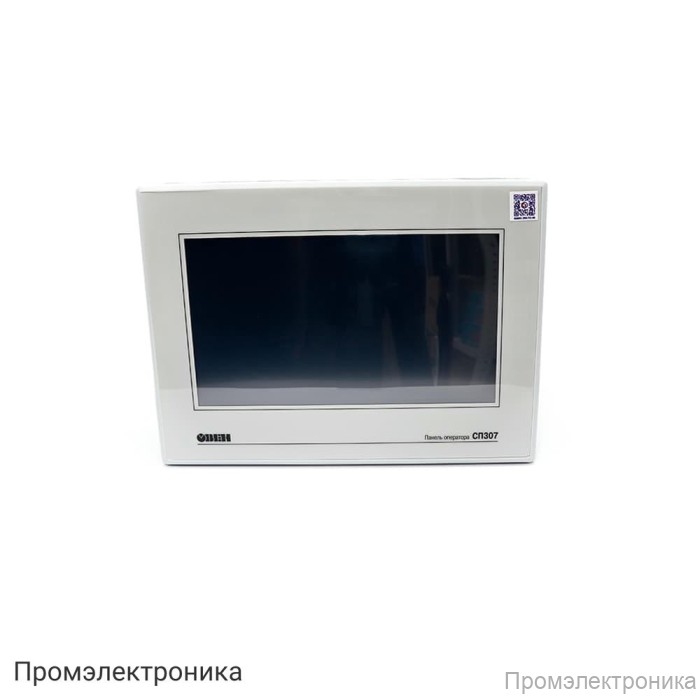

СП307-Р - сенсорная панель оператора

Техническое описание сенсорной панели оператора СП307-Р

СП307-Р — это современная сенсорная панель оператора, предназначенная для управления и мониторинга промышленных процессов. Устройство отличается высокой производительностью, надежностью и расширенными возможностями подключения, что делает его оптимальным выбором для автоматизации различных объектов.

В основе панели лежит процессор AT91SAM9G35-CU с тактовой частотой 400 МГц, что обеспечивает быструю обработку данных и стабильную работу интерфейса. Объем оперативной памяти составляет 128 Мб, а встроенная Flash-память — 128 Мб с поддержкой до 75 000 циклов перезаписи на блок данных. Для хранения и передачи данных предусмотрены интерфейсы USB Host и USB Device, поддерживающие работу с накопителями до 32 Гб и файловыми системами FAT16/FAT32.

Панель оснащена 7-дюймовым TFT LCD дисплеем с LED-подсветкой, поддержкой 16,7 млн цветов (TrueColor) и разрешением 800×480 пикселей. Рабочая зона экрана — 154,1×85,9 мм, яркость составляет 200 кд/м², а контрастность — 500:1. Время наработки на отказ подсветки не менее 50 000 часов при температуре 25°C, что гарантирует долгий срок службы устройства.

Основные аппаратные и функциональные характеристики:

• Энергонезависимые часы реального времени (RTC)
• Пьезоизлучатель с возможностью программного управления звуком
• 4 DIP-переключателя, два из которых свободно программируемые
• Поддержка протоколов Modbus RTU (Master/Slave), Modbus ASCII (Master), Modbus TCP (Master/Slave)
• Два COM-порта RS-232/RS-485 (Download-порт и PLC-порт) для подключения устройств и загрузки проектов
• Ethernet-порт 10/100 Мбит/с (RJ45) для сетевого взаимодействия
• Максимальная потребляемая мощность — 8 Вт, питание постоянным напряжением 24 В (допустимый диапазон 23…27 В)

Корпус панели выполнен для щитового крепления, имеет степень защиты IP65 с лицевой стороны и IP20 со стороны разъемов. Габаритные размеры устройства — 200,4×146,9×49 мм, установочные размеры — 192,0×138,5 мм. Панель устойчива к вибрациям в диапазоне 10…25 Гц с ускорением до 2G по осям X, Y, Z.

Эксплуатационные параметры:

• Рабочая температура: 0…50°C
• Рабочая влажность: 10…90% (без конденсации)
• Температура хранения: -20…+60°C
• Средний срок службы: 10 лет
• Среднее время наработки на отказ: 75 000 часов

В комплект поставки входят: прибор СП3хх, комплект крепежных элементов, диск с ПО, USB-кабель для загрузки ПО, паспорт и руководство по эксплуатации, гарантийный талон. Для конфигурирования используется специализированное ПО — Конфигуратор СП300.
