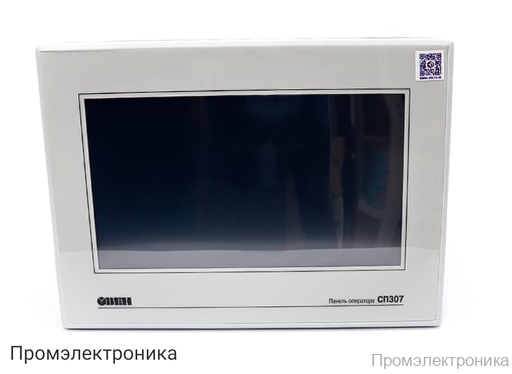

СП307-Б - сенсорная панель оператора

Техническое описание сенсорной панели оператора СП307-Б

СП307-Б — современная сенсорная панель оператора, предназначенная для визуализации и управления технологическими процессами в промышленной автоматике. Устройство отличается высокой надежностью, широкими функциональными возможностями и удобством интеграции в различные системы управления.

Аппаратная часть панели построена на производительном процессоре AT91SAM9G35-CU с тактовой частотой 400 МГц, что обеспечивает быструю обработку данных и стабильную работу интерфейса. Объем оперативной памяти составляет 128 Мб, а встроенная Flash-память — 128 Мб с поддержкой до 75 000 циклов перезаписи на блок данных. Для хранения и передачи данных предусмотрены интерфейсы USB Host (до 32 Гб, FAT16/FAT32) и USB Device для загрузки проектов.

Дисплей устройства выполнен по технологии TFT LCD с LED-подсветкой, поддерживает 16,7 млн цветов (TrueColor), имеет диагональ 7 дюймов и разрешение 800×480 пикселей. Рабочая зона экрана — 154,1×85,9 мм, яркость составляет 200 кд/м², а контрастность — 500:1. Время наработки на отказ подсветки — не менее 50 000 часов при температуре 25°C.

Интерфейсы и коммуникации:

• 2 COM-порта RS-232/RS-485 (DB9M) для подключения устройств и загрузки проектов
• Ethernet 10/100 Мбит/с (RJ45) с поддержкой протоколов Modbus TCP (Master/Slave)
• Поддержка протоколов Modbus RTU (Master/Slave), Modbus ASCII (Master)
• USB 2.0 Host и Device

Питание и конструкция:

• Питание: постоянное напряжение 23…27 В (номинально 24 В)
• Максимальный потребляемый ток — 0,25 А, мощность — до 8 Вт
• Корпус для щитового крепления, естественная вентиляция
• Габариты: 200,4×146,9×49 мм, установочные размеры: 192,0×138,5 мм
• Степень защиты: IP65 (лицевая сторона), IP20 (разъемы)
• Виброустойчивость: до 2G в диапазоне 10…25 Гц по осям X, Y, Z

Эксплуатационные характеристики:

• Рабочая температура: 0…50°C
• Рабочая влажность: 10…90% (без конденсации)
• Температура хранения: -20…+60°C
• Средний срок службы: 10 лет
• Среднее время наработки на отказ: 75 000 часов

В комплект поставки входят: прибор СП307-Б, комплект крепежных элементов, диск с ПО, USB-кабель для загрузки ПО, паспорт и руководство по эксплуатации, гарантийный талон.

Для конфигурирования и программирования панели используется специализированное ПО — Конфигуратор СП300.
