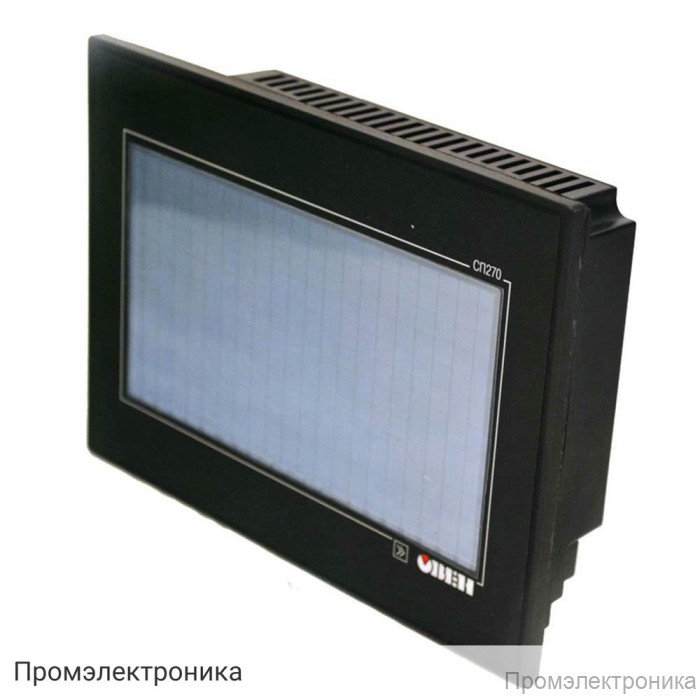

СП270 - панель оператора

Техническое описание панели оператора СП270

СП270 — это современная панель оператора, предназначенная для организации человеко-машинного интерфейса в системах автоматизации. Устройство обеспечивает удобное взаимодействие оператора с промышленным оборудованием, поддерживает широкий спектр интерфейсов связи и отличается высокой надежностью.

Питание и энергопотребление

• Питание осуществляется от источника постоянного тока с напряжением 22…26 В.
• Потребляемый ток — не более 0,150 А.
• Потребляемая мощность — не более 5 Вт.

Интерфейсы связи

• Два порта RS-232 и один порт RS-485 для подключения к различным устройствам.
• Связь с ПЛК осуществляется через RS-232 или RS-485.
• Загрузка проектов из ПК производится по RS-232.
• Поддержка скоростей передачи данных: 4800, 9600, 14400, 19200, 38400, 115200 бит/с.
• Совместимость с протоколами Modbus RTU и Modbus ASCII.
• Возможность работы в режимах Master и Slave.

Память

• Объем памяти программ (Flash-RAM): 4 Мбайт.
• Объем памяти данных (SD RAM): 4 кбайт.

Корпус и габариты

• Корпус предназначен для щитового крепления, что обеспечивает удобство монтажа.
• Габаритные размеры: 200x148x44,4 мм (±1 мм).
• Степень защиты лицевой панели — IP65, что гарантирует защиту от пыли и влаги.
• Масса устройства с крепежными элементами — не более 0,78 кг.

Дисплей и интерфейс пользователя

• Цветной TFT-дисплей с диагональю 7" (178 мм).
• Разрешение экрана — 480x234 пиксела.
• Рабочая зона дисплея: 156x88 мм.
• Отображение до 256 цветов, что обеспечивает четкую и информативную визуализацию данных.

Комплектация

• Панель оператора ОВЕН СП270
• Комплект крепежных элементов
• Компакт-диск с программным обеспечением и документацией
• Паспорт и руководство по эксплуатации
• Гарантийный талон

Панель оператора СП270 — это надежное решение для автоматизации, сочетающее в себе функциональность, простоту интеграции и высокую степень защиты.
