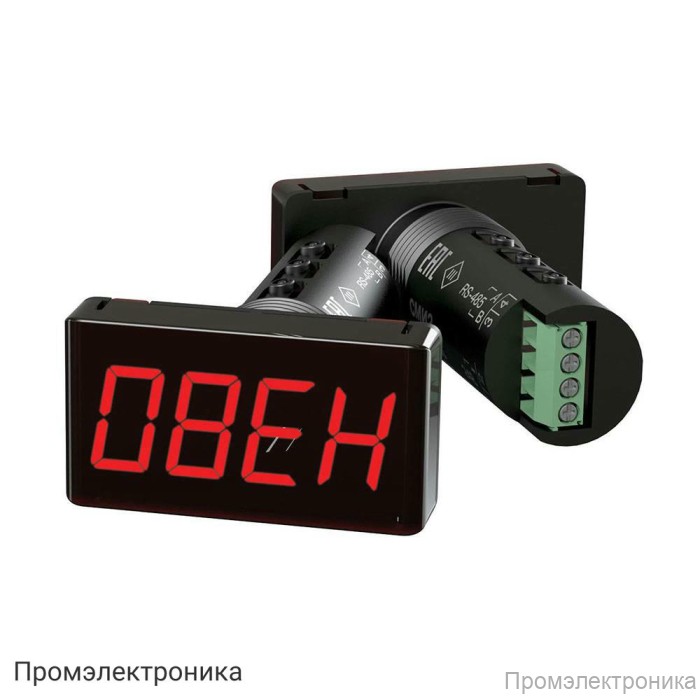

СМИ2 - светодиодный Modbus индикатор

Техническое описание светодиодного Modbus индикатора СМИ2

СМИ2 — это современный светодиодный индикатор, предназначенный для отображения информации в системах автоматизации с поддержкой протоколов Modbus RTU и Modbus ASCII. Устройство отличается компактными размерами, высокой надежностью и простотой интеграции в различные промышленные и технологические процессы. Благодаря наличию интерфейса RS-485 и гальванической развязке, индикатор обеспечивает стабильную и безопасную работу в условиях промышленной эксплуатации.

Корпус прибора выполнен с учетом требований к защите от пыли и влаги, что позволяет использовать СМИ2 в сложных условиях эксплуатации. Лицевая панель имеет степень защиты IP65, а цилиндрическая часть корпуса — IP20. Это гарантирует долговечность и устойчивость к внешним воздействиям.

СМИ2 оснащён четырёхразрядным семисегментным светодиодным индикатором с высотой символов 14 мм, что обеспечивает хорошую читаемость информации даже на расстоянии. Устройство поддерживает широкий диапазон рабочих температур, что позволяет использовать его как в холодных, так и в жарких помещениях.

Основные технические характеристики:

• Питание: от 10,5 до 30 В постоянного тока (номинальные значения — 12 В или 24 В)
• Потребляемая мощность: не более 1,5 Вт
• Поддерживаемые протоколы: Modbus RTU, Modbus ASCII, OWEN
• Интерфейс связи: RS-485
• Скорость обмена по RS-485: 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 кбит/с
• Гальваническая развязка между питанием и интерфейсом RS-485: не менее 500 В
• Степень защиты корпуса: IP65 (лицевая панель), IP20 (цилиндрическая часть)
• Габариты: 26 х 48 х 65 мм
• Диапазон рабочих температур: от -40 до +70 °С
• Тип индикатора: один четырёхразрядный семисегментный
• Размер символов: 14 мм

В комплект поставки входят сам прибор СМИ2, комплект крепежных элементов для корпуса Щ9, диск с программным обеспечением, паспорт и руководство по эксплуатации, а также гарантийный талон.

СМИ2 — это оптимальное решение для отображения технологических параметров в системах автоматизации, где требуется высокая надёжность, простота подключения и широкий диапазон рабочих условий.
