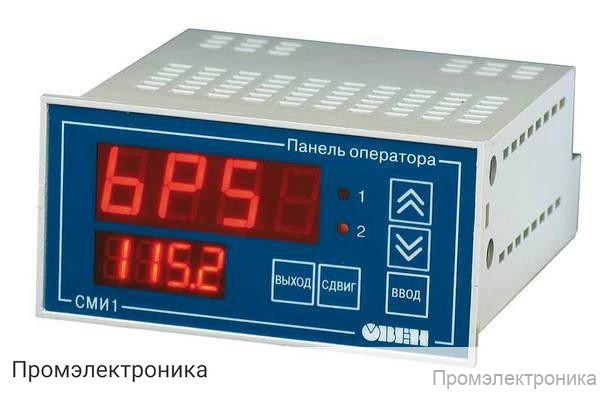

СМИ1 - панель оператора

Техническое описание панели оператора СМИ1

СМИ1 — это современная панель оператора, предназначенная для управления и мониторинга различных технологических процессов. Устройство отличается высокой надежностью, широким диапазоном рабочих параметров и поддержкой популярных протоколов обмена данными, что делает его универсальным решением для автоматизации промышленных объектов.

Питание и электрические параметры:

• Два варианта исполнения по питанию: СМИ1-24 (19...29 В постоянного тока) и СМИ1-220 (90…264 В переменного тока, 47...63 Гц).
• Допустимое напряжение изоляции для интерфейса RS-485 — 1500 В, для источника питания 24 В — 500 В, для источника питания 220 В — 1500 В.

Входы и интерфейсы:

• 6 дискретных входов с поддержкой «сухого» контакта (внутреннее сопротивление не более 100 Ом).
• Интерфейс RS-485 с максимальной длиной линии связи до 1200 м, поддержка скоростей передачи данных: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с.
• Интерфейс RS-232 с максимальной длиной линии связи до 3 м, поддержка тех же скоростей передачи данных.
• Поддержка протоколов ОВЕН, Modbus ASCII, Modbus RTU.
• Гальваническая изоляция интерфейсов для повышения надежности работы.

Корпус и конструктивные особенности:

• Щитовой корпус типа Щ2.
• Габаритные размеры: 96х48х100 мм.
• Степень защиты передней панели — IP54, что обеспечивает защиту от пыли и брызг воды.

Условия эксплуатации:

• Рабочий диапазон температур: от –20 до +70 °С.
• Атмосферное давление: 86...106,7 кПа.
• Относительная влажность воздуха при +25 °С и ниже — не более 80 % (без конденсации влаги).

Комплектация:

• Панель оператора СМИ1.
• Паспорт и руководство по эксплуатации.
• Гарантийный талон.
• Компакт-диск с программным обеспечением.

Панель оператора СМИ1 — это надежное и функциональное решение для автоматизации, обеспечивающее стабильную работу в различных условиях эксплуатации и простоту интеграции в существующие системы управления.
