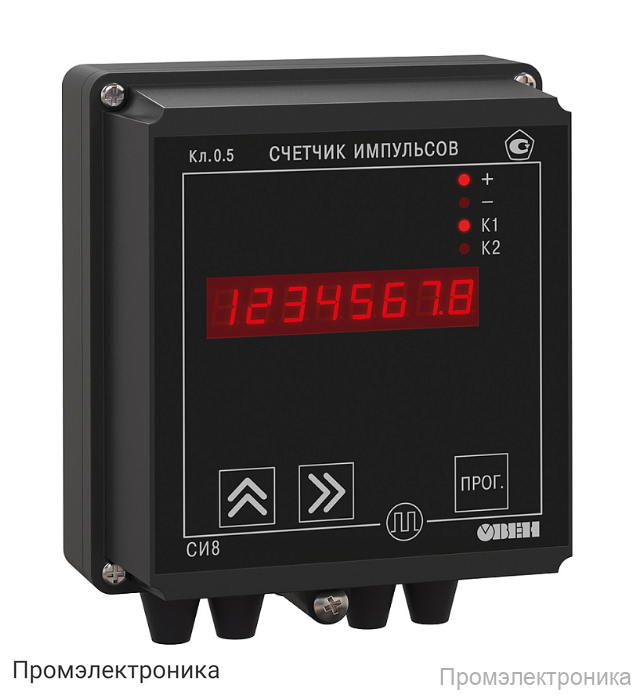

СИ8-Н.К - счетчик импульсов

Счетчик импульсов СИ8-Н.К — техническое описание

СИ8-Н.К — это современный счетчик импульсов, предназначенный для точного учета и обработки импульсных сигналов в различных автоматизированных системах управления и контроля. Прибор выполнен в корпусе типа Н, что обеспечивает удобство монтажа и эксплуатации в промышленных условиях. Счетчик отличается высокой надежностью, широким диапазоном рабочих параметров и простотой интеграции в существующие системы.

Устройство поддерживает работу с тремя входами управления, что позволяет использовать его в сложных схемах учета и автоматизации. Благодаря наличию различных типов выходов (тип К), СИ8-Н.К может взаимодействовать с разнообразными исполнительными устройствами, включая электромагнитные реле, транзисторные и симисторные оптопары.

Основные технические характеристики:

• Питание:
  • Напряжение питания: 130...265 В переменного тока или 180...310 В постоянного тока
  • Допустимое отклонение напряжения: -15...+10 %
• Входы:
  • Количество входов управления: 3
  • Напряжение низкого (активного) уровня: 0...0,8 В
  • Напряжение высокого уровня: 2,4...30 В
• Счетчик импульсов:
  • Количество счетных разрядов: 7
  • Максимальная частота входных импульсов: 8000 Гц
  • Минимальная длительность входных импульсов: 0,1 мс
  • Диапазон значений делителя: 1...9999
  • Диапазон значений множителя: 0,000001...9999999
  • Постоянная времени входного фильтра: 0,1...1000 мс
• Расходомер:
  • Время измерения среднего расхода: 0,1...99,9 с
• Счетчик времени:
  • Дискретность отсчета времени: 1 мин или 0,01 с
• Выходные устройства:
  • Время выключенного состояния: 0,1...99,9 с
  • Максимально допустимый ток нагрузки:
    • Электромагнитное реле: 8 А (при 220 В, cos φ > 0,4)
    • Транзисторная оптопара: 0,2 А (при +50 В)
    • Симисторная оптопара: 50 мА при 300 В (постоянно открытый симистор) или 0,5 А (симистор включается с частотой не более 50 Гц и tимп. = 5 мс)
    • Дублирующий выход второго канала: 30 мА при +30 В
  • Количество разрядов индикации: 8

Счетчик импульсов СИ8-Н.К не оснащен интерфейсом RS-485, что делает его оптимальным решением для автономных систем. В комплект поставки входят сам прибор, комплект крепежных элементов (в зависимости от типа корпуса), паспорт, руководство по эксплуатации и гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.

СИ8-Н.К — надежный и функциональный прибор для точного учета импульсов и времени, идеально подходящий для промышленного применения.
