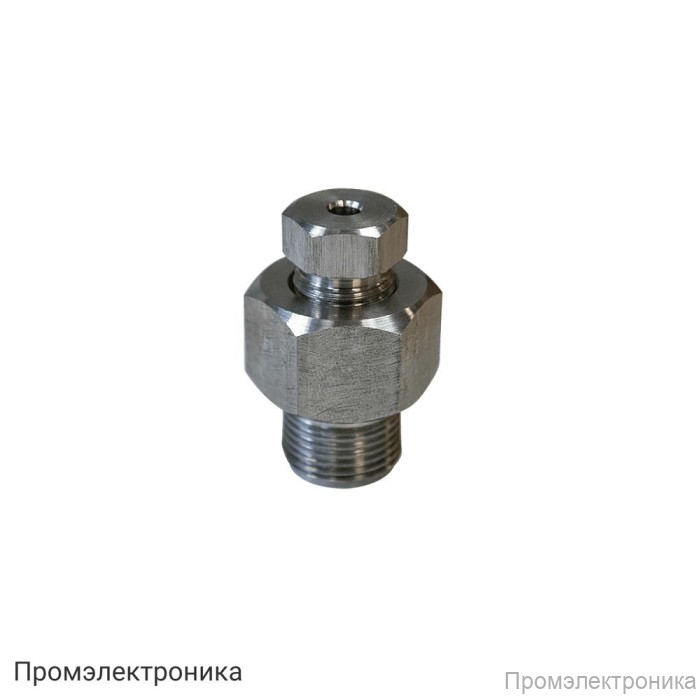

ШВ М8Х1.4,5 - для фиксации глубины погружения датчика температуры

Техническое описание ШВ М8Х1.4,5 для фиксации глубины погружения датчика температуры

ШВ М8Х1.4,5 — это специализированный элемент, предназначенный для надежной фиксации глубины погружения датчика температуры в технологических процессах. Данный штуцер обеспечивает точное и стабильное положение датчика, что особенно важно для корректного измерения температуры в различных промышленных средах. Благодаря высокому качеству исполнения и соответствию стандарту ГОСТ 356-80, изделие гарантирует долговечность и безопасность эксплуатации даже при высоких температурах и давлениях.

ШВ М8Х1.4,5 широко применяется в системах автоматизации, теплоэнергетике, химической и пищевой промышленности, а также в других отраслях, где требуется точный контроль температуры. Конструкция штуцера позволяет легко и быстро монтировать и демонтировать датчик, обеспечивая герметичность соединения и предотвращая утечку среды.

Основные характеристики:

• Исполнение: ШВ М8×1.4,5
• Длина L1: 37 мм
• Длина L2: 8 мм
• Резьба: М8×1
• Диаметр d: 4,6 мм
• Размер под ключ S1: S22
• Размер под ключ S2: S17

Штуцер рассчитан на работу при высоких температурах и давлениях. Номинальное давление составляет 6,3 МПа, при этом рабочее давление изменяется в зависимости от температуры среды:

• При 200 °C — 6,3 МПа
• При 300 °C — 5,4 МПа
• При 400 °C — 4,8 МПа
• При 480 °C — 4,0 МПа
• При 520 °C — 3,7 МПа
• При 560 °C — 3,2 МПа
• При 600 °C — 2,8 МПа

Благодаря этим характеристикам, ШВ М8Х1.4,5 может использоваться в условиях, требующих высокой надежности и устойчивости к экстремальным воздействиям.

Комплектация изделия:

• Штуцер к процессу
• Штуцер уплотняющий
• Втулка
• Паспорт
• Гриппер

Использование ШВ М8Х1.4,5 позволяет повысить точность измерения температуры, минимизировать риски утечек и обеспечить долгий срок службы оборудования. Это оптимальное решение для предприятий, стремящихся к надежности и эффективности технологических процессов.
