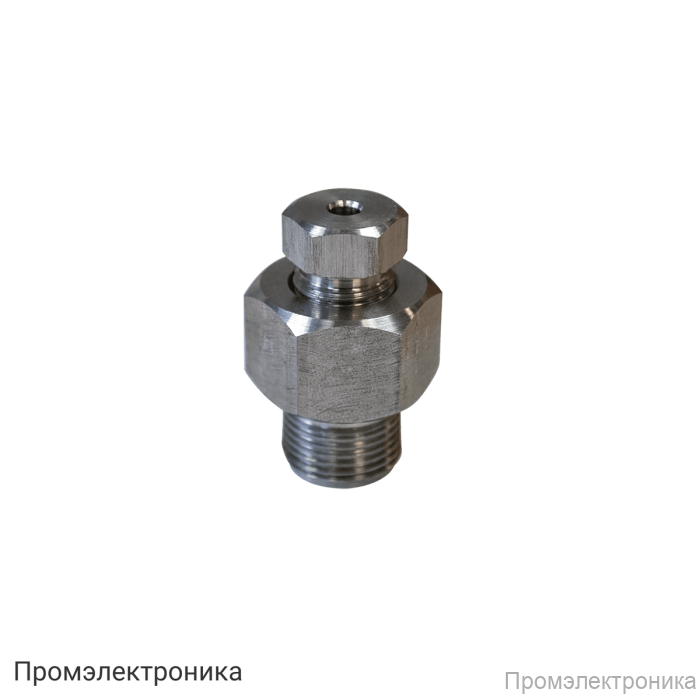

ШВ М20Х1,5.4,5 - для фиксации глубины погружения датчика температуры

Техническое описание ШВ М20Х1,5.4,5 для фиксации глубины погружения датчика температуры

ШВ М20Х1,5.4,5 — это специализированный элемент, предназначенный для надежной фиксации глубины погружения датчика температуры в технологических процессах. Данный штуцер обеспечивает герметичное и прочное соединение, что особенно важно при эксплуатации оборудования в условиях высоких температур и давления. Благодаря своей конструкции, изделие гарантирует стабильную работу датчиков и предотвращает утечку среды, что повышает безопасность и эффективность производственных процессов.

ШВ М20Х1,5.4,5 изготавливается в соответствии с требованиями ГОСТ 356-80, что подтверждает его высокое качество и надежность. Применение данного штуцера возможно в различных отраслях промышленности, включая энергетику, нефтехимию, машиностроение и другие сферы, где требуется точный контроль температуры технологических сред.

Основные характеристики ШВ М20Х1,5.4,5:

Исполнение: ШВ М20×1,5.4,5
Длина L1: 47 мм
Длина L2: 16 мм
Резьба: М20×1,5
Диаметр d: 4,6 мм
Размер под ключ S1: S27
Размер под ключ S2: S17

Штуцер рассчитан на работу при высоких температурах и давлениях. Номинальное давление составляет 6,3 МПа, при этом рабочее давление изменяется в зависимости от температуры среды:

200 °С — 6,3 МПа
300 °С — 5,4 МПа
400 °С — 4,8 МПа
480 °С — 4 МПа
520 °С — 3,7 МПа
560 °С — 3,2 МПа
600 °С — 2,8 МПа

Комплектация изделия обеспечивает его полную готовность к монтажу и эксплуатации. В комплект входят:

Штуцер к процессу
Штуцер уплотняющий
Втулка
Паспорт
Гриппер

Использование ШВ М20Х1,5.4,5 позволяет быстро и надежно установить датчик температуры на необходимую глубину, обеспечив его стабильную работу даже в самых сложных условиях эксплуатации. Прочный материал и качественная обработка гарантируют длительный срок службы и устойчивость к агрессивным средам. Это оптимальное решение для предприятий, предъявляющих высокие требования к безопасности и точности измерений.
