ШВ М16Х1,5.3 - для фиксации глубины погружения датчика температуры

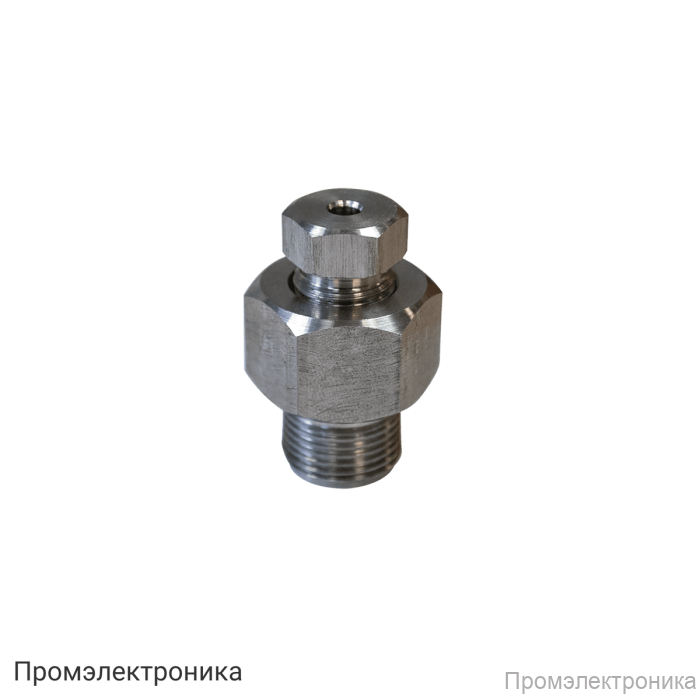

Техническое описание ШВ М16Х1,5.3

ШВ М16Х1,5.3 — это специализированный штуцер, предназначенный для надежной фиксации глубины погружения датчика температуры в технологических процессах. Данный элемент широко применяется в системах автоматизации, где требуется точное и стабильное размещение измерительных приборов в агрессивных и высокотемпературных средах. Благодаря своей конструкции и высокому качеству исполнения, штуцер обеспечивает герметичность соединения и устойчивость к воздействию высоких температур и давления.

ШВ М16Х1,5.3 изготавливается в соответствии с требованиями ГОСТ 356-80, что гарантирует его надежность и долговечность при эксплуатации в промышленных условиях. Конструкция штуцера предусматривает возможность использования в различных отраслях промышленности, включая энергетику, нефтехимию, машиностроение и другие сферы, где необходим контроль температуры технологических сред.

Основные характеристики ШВ М16Х1,5.3:

• Исполнение: ШВ М16×1,5.3
• Длина L1: 41 мм
• Длина L2: 12 мм
• Резьба: М16×1,5
• Диаметр d: 3,3 мм
• Размер под ключ S1: S22
• Размер под ключ S2: S17
• Номинальное давление: 6,3 МПа
• Рабочее давление при температуре среды:
  • 200 °С — 6,3 МПа
  • 300 °С — 5,4 МПа
  • 400 °С — 4,8 МПа
  • 480 °С — 4,0 МПа
  • 520 °С — 3,7 МПа
  • 560 °С — 3,2 МПа
  • 600 °С — 2,8 МПа

Штуцер ШВ М16Х1,5.3 отличается простотой монтажа и обслуживания, что позволяет быстро и надежно установить датчик температуры на необходимую глубину. Герметичность соединения достигается за счет использования уплотняющего штуцера и втулки, входящих в комплект поставки. Это исключает возможность протечек и обеспечивает стабильную работу оборудования даже при длительной эксплуатации.

Комплектация ШВ М16Х1,5.3:

• Штуцер к процессу
• Штуцер уплотняющий
• Втулка
• Паспорт
• Гриппер

Использование ШВ М16Х1,5.3 позволяет повысить надежность и точность измерения температуры, а также продлить срок службы датчиков за счет правильной установки и защиты от внешних воздействий. Это оптимальное решение для предприятий, стремящихся к эффективной и безопасной эксплуатации технологического оборудования.
