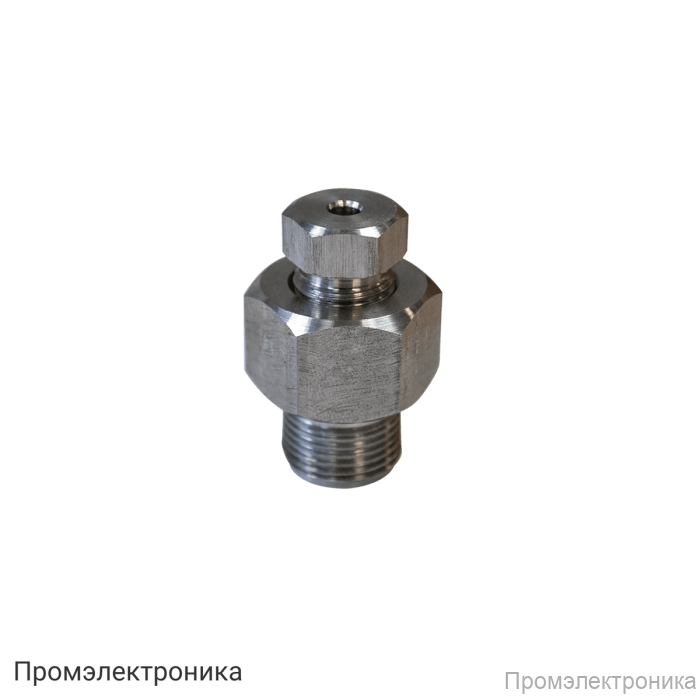

ШВ М10Х1,5.3 - для фиксации глубины погружения датчика температуры

Техническое описание ШВ М10Х1,5.3 для фиксации глубины погружения датчика температуры

ШВ М10Х1,5.3 — это специализированный элемент крепежа, предназначенный для надежной фиксации глубины погружения датчика температуры в технологических процессах. Данный штуцер обеспечивает точное и стабильное положение датчика, что особенно важно для корректного измерения температуры в различных промышленных средах. Благодаря высокому качеству исполнения и соответствию стандартам, изделие широко применяется в системах автоматизации, теплоэнергетике, химической и пищевой промышленности.

Штуцер выполнен из прочных материалов, устойчивых к воздействию высоких температур и избыточного давления, что гарантирует его долговечность и надежность в эксплуатации. Конструкция изделия позволяет использовать его в условиях агрессивных сред, а также при значительных перепадах температур.

Основные характеристики:

Исполнение: ШВ М10×1,5.3
Длина L1: 39 мм
Длина L2: 10 мм
Резьба: М10×1,5
Диаметр d: 3,3 мм
Размер под ключ S1: S22
Размер под ключ S2: S17

ШВ М10Х1,5.3 рассчитан на работу при высоких температурах и давлениях. Согласно требованиям ГОСТ 356-80, изделие выдерживает номинальное давление до 6,3 МПа. Рабочее давление зависит от температуры среды и составляет:

6,3 МПа при температуре до 200 °С
5,4 МПа при температуре до 300 °С
4,8 МПа при температуре до 400 °С
4 МПа при температуре до 480 °С
3,7 МПа при температуре до 520 °С
3,2 МПа при температуре до 560 °С
2,8 МПа при температуре до 600 °С

Комплектация изделия включает все необходимые элементы для монтажа и эксплуатации:

Штуцер к процессу
Штуцер уплотняющий
Втулка
Паспорт
Гриппер

Использование ШВ М10Х1,5.3 позволяет обеспечить герметичность соединения, предотвратить утечку среды и повысить безопасность эксплуатации оборудования. Простота монтажа и универсальность конструкции делают этот штуцер оптимальным выбором для различных отраслей промышленности, где требуется точная фиксация датчиков температуры.
