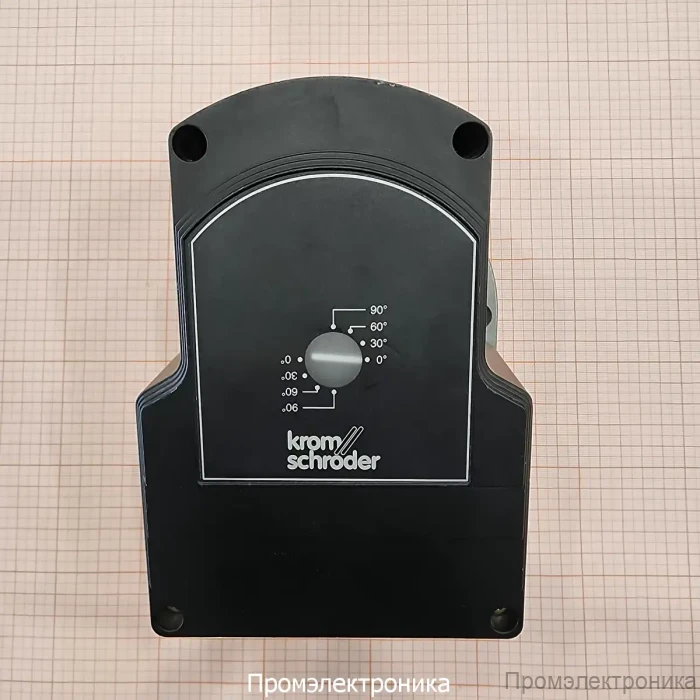

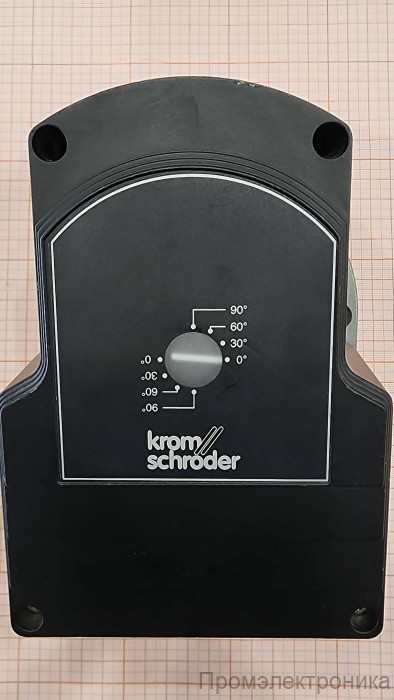

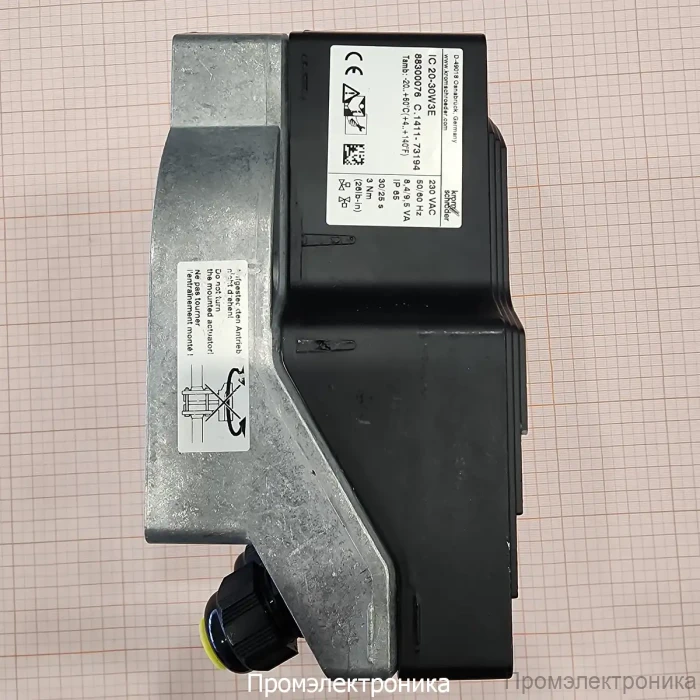

Компания Промэлектроника, являясь официальным дилером продукции Kromschroder, представляет вашему вниманию сервопривод IC 20-30W3E (артикул 88300076). Это интеллектуальное исполнительное устройство, разработанное немецкими инженерами Elster GmbH для самых ответственных задач в области управления процессами горения. Оно сочетает в себе механическую прочность, гибкость настройки и высочайшую точность позиционирования, что делает его незаменимым элементом в современных газопотребляющих и воздухопотребляющих установках.
Область применения и совместимость
Сервопривод IC 20 спроектирован для управления исполнительными механизмами, регулирующими потоки среды в промышленных печах, котлах, сушильных установках и системах вентиляции. Его основная функция — прецизионное вращательное движение в диапазоне от 0° до 90°, что позволяет точно дозировать объемы газа, воздуха или дымовых газов.
Высокая универсальность достигается за счет совместимости с различным оборудованием:
- Дисковые затворы Kromschroder: В сочетании с затворами серий BVG, BVA (для газа и воздуха) или BVH (для горячего воздуха и дымовых газов), привод обеспечивает диапазон регулирования до 10:1. Для применений, требующих повышенной точности, доступны версии затворов с компенсацией люфта (BVGF, BVAF).
- Регулирующие клапаны: При установке на клапаны серии VFC (IFC) сервопривод IC 20 позволяет достичь выдающегося диапазона регулирования до 25:1, что является критически важным для сложных технологических процессов, требующих тонкой настройки.
- Затворы других производителей: Для интеграции с дисковыми затворами DKL, DKG предусмотрен специальный адаптерный комплект (артикул 74921672). Для монтажа на любые другие исполнительные механизмы доступен универсальный монтажный комплект (артикул 74921671).
Прецизионная настройка и управление
Модель IC 20-30W3E относится к версии с непрерывным (плавным) регулированием, что открывает широкие возможности для интеграции в автоматизированные системы управления (АСУ ТП).
- Типы управляющих сигналов: Привод способен работать от стандартных аналоговых сигналов 0(4)-20 мА или 0-10 В. Выбор типа сигнала и настройка соответствующего сопротивления нагрузки (50 Ом или 250 Ом) производятся с помощью удобных DIP-переключателей внутри корпуса.
- Режим ручного управления: Для пусконаладки и сервисных работ предусмотрен интуитивно понятный ручной режим. Переключатель S10 активирует этот режим (синий светодиод загорается), после чего с помощью тумблера S11 можно вручную перемещать привод в крайние положения «Открыто» и «Закрыто».
- Настройка диапазона хода: Механические конечные положения настраиваются с высокой точностью. С помощью кулачка S4 устанавливается минимальный угол открытия (в диапазоне 0°...30°), а с помощью кулачка S3 — максимальный угол (в диапазоне 40°...90°). Это позволяет механически ограничить рабочий диапазон заслонки.
- Гибкая калибровка (для IC 20..E):
- Автоматическая калибровка: Привод может автоматически сопоставить крайние значения управляющего сигнала (например, 4 мА и 20 мА) с механическими упорами, установленными кулачками S4 и S3. Процедура запускается одновременным нажатием кнопок «min» и «max».
- Ручная калибровка: Эта функция позволяет назначить минимальное и максимальное положение привода в любой точке рабочего диапазона, независимо от положения кулачков S3 и S4. Это особенно полезно для создания нелинейных характеристик или работы в узком диапазоне хода.
- Дополнительные сигнальные контакты: Два вспомогательных кулачка S1 и S2 могут быть настроены на срабатывание в любой точке хода от 0° до 90°. Их контакты могут использоваться для подтверждения положения, запуска других устройств или для логических операций в схеме управления.
- Выходной сигнал обратной связи: Модель IC 20..E стандартно оснащена аналоговым выходом 4-20 мА, который передает в систему управления информацию о текущем фактическом положении привода. Этот сигнал гальванически развязан для повышения помехоустойчивости.
Особенности электрического подключения и безопасность
При разработке IC 20 особое внимание было уделено безопасности и надежности электрических соединений.
- Требования к персоналу: Все работы по электрическому подключению должны выполняться только квалифицированными электриками. Перед началом работ необходимо полностью обесточить установку.
- Кабельные соединения: Привод оснащен тремя кабельными вводами М20. Рекомендуется использовать термостойкий кабель (рассчитанный на температуру >90°C). Сечение кабеля — до 2,5 мм² с наконечниками. Для предотвращения образования конденсата внутри корпуса может использоваться специальный кабельный ввод с мембраной для выравнивания давления (арт. 74924686).
- Электромагнитная совместимость (ЭМС): Сигнальные кабели и кабели питания необходимо прокладывать раздельно. Следует соблюдать дистанцию от высоковольтных кабелей розжига, чтобы избежать наводок и сбоев в работе.
- Надежность при отключении питания: Одной из ключевых особенностей сервопривода является его высокий тормозной момент в обесточенном состоянии. Это означает, что при пропадании напряжения заслонка или клапан мгновенно и надежно фиксируются в последнем положении, предотвращая аварийные ситуации.
Техническое совершенство и надежность
- Длительный срок службы: Редуктор и двигатель привода рассчитаны на интенсивную эксплуатацию. Срок службы контактных кулачков составляет до 1 000 000 рабочих циклов при малых токах и до 100 000 циклов при коммутации нагрузки 2 А.
- Стабильная работа: Время поворота на 90° для модели IC 20-30 составляет 30 секунд при частоте сети 50 Гц. Вращающий момент — 3 Н·м, что является достаточным для большинства совместимых клапанов и заслонок.
- Защита от условий окружающей среды: Корпус обеспечивает степень защиты IP 64 (и до IP 65 в комбинации с затворами BVH). Привод предназначен для эксплуатации внутри помещений при температуре от -20°C до +60°C без образования конденсата. При работе со средами с температурой выше 250°C для защиты привода от перегрева необходимо использовать специальную теплозащитную пластину (арт. 74921670).
Рекомендации по обслуживанию и хранению
Сервоприводы Kromschroder IC 20 практически не требуют технического обслуживания. Однако для обеспечения максимальной надежности рекомендуется проводить ежегодную проверку функциональности. Хранить устройство следует в оригинальной упаковке в сухом помещении при температуре от -20°C до +40°C.
Выбирая сервопривод Kromschroder IC 20-30W3E, вы инвестируете в безопасность, точность и эффективность вашего технологического процесса. Компания Промэлектроника гарантирует поставку оригинальной продукции и готова оказать полную техническую поддержку на всех этапах — от подбора оборудования до его ввода в эксплуатацию.
Для получения дополнительной информации, консультации или оформления заказа, пожалуйста, свяжитесь с нашим отделом продаж.
