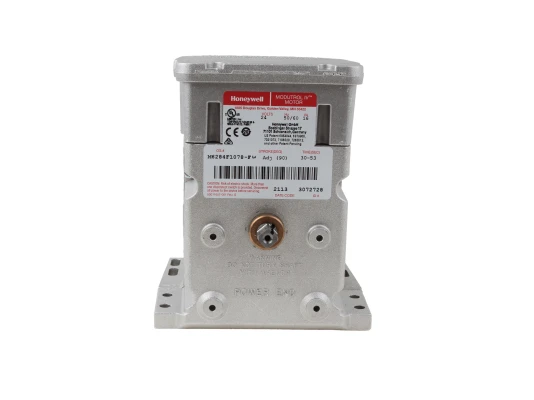

Сервопривод Honeywell M6284F1078

Сервопривод Honeywell M6284F1078 представляет собой высоконадежный исполнительный механизм из легендарной линейки Modutrol IV™ (Серия 62). Эта модель разработана для точного астатического (плавающего) регулирования и является промышленным стандартом для управления клапанами и заслонками.

Ключевым отличием Серии 62, к которой принадлежит M6284F1078, является наличие встроенного электрически изолированного потенциометра обратной связи. Эта функция позволяет не только управлять положением привода, но и получать точный, непрерывный сигнал о его текущем положении, что критически важно для замкнутых систем управления.

Модель M6284F1078 (суффикс "-F") оснащена потенциометром на 10 кОм с линейной характеристикой, обеспечивая идеальную интеграцию с современными ПЛК и контроллерами для точного мониторинга и позиционирования.

Компания "Промэлектроника" является официальным дилером Honeywell, гарантируя подлинность оборудования, экспертную техническую поддержку и полную заводскую гарантию на все приводы.

Область применения и производственные задачи

Сервопривод M6284F1078 специально разработан для работы в составе систем, требующих трехпроводного астатического (floating) управления. Он идеально подходит для совместного использования с контроллерами, которые поддерживают однополюсное переключение на два направления (SPDT) для команд "Открыть" / "Закрыть".

Благодаря высокой степени защиты NEMA 3 (IP54) и прочному литому алюминиевому корпусу, привод надежно работает в сложных промышленных условиях, включая наружную установку (при использовании соответствующих влагозащищенных разъемов).

Примеры использования на производстве:

• Системы горения: Точное управление положением воздушных и газовых заслонок на промышленных горелках, котлах и печах для оптимизации соотношения газ/воздух, повышения КПД и снижения выбросов.
• ОВК (HVAC) и вентиляция: Регулирование больших заслонок в центральных кондиционерах, приточных установках и системах дымоудаления.
• Технологические процессы: Управление регулирующими клапанами подачи пара, воды или других сред в сушильных камерах, автоклавах, теплообменниках и пастеризаторах.
• Автоматизация зданий (BMS): Интеграция в системы "умного здания" для управления зональными клапанами и заслонками, где требуется обратная связь о положении.

Ключевые особенности и преимущества Honeywell M6284F1078

Эта модель сочетает в себе проверенную надежность Modutrol IV с расширенными функциями Серии 62:

• Прецизионная обратная связь: Встроенный потенциометр 10 кОм с линейной характеристикой (модель "-F") обеспечивает точный сигнал о положении вала для систем управления верхнего уровня.
• Мощный и стабильный момент: Номинальный крутящий момент 17 Нм (150 фунт-дюйм) остается постоянным во всем диапазоне рабочего напряжения, гарантируя надежное перемещение заслонки.
• Отсутствие пружинного возврата: Эта модель предназначена для систем, где требуется фиксация положения при отключении питания.
• Регулируемый рабочий ход: Угол поворота вала легко настраивается на месте установки в диапазоне от 90° до 160° при помощи потенциометра регулировки хода.
• Оптимальная скорость: Стандартное время срабатывания составляет 30 секунд для хода 90° и 60 секунд для хода 160°, что подходит для большинства процессов регулирования.
• Встроенные выключатели: Модификация M6284F1078 штатно оснащена двумя (2) внутренними вспомогательными выключателями для сигнализации конечных или промежуточных положений.
• Высочайшая надежность: Корпус из литого под давлением алюминия и защита NEMA 3 (IP54) обеспечивают долгий срок службы в тяжелых условиях эксплуатации.
• Универсальное питание: Привод работает от стандартного низкого напряжения 24 В переменного тока.
• Удобство монтажа: Оснащен двухконцевым валом и быстроразъемными клеммами (с возможностью установки резьбового адаптера).

Подробные технические характеристики M6284F1078

Ниже приведены детальные спецификации, подтверждающие высокий класс оборудования:

• Производитель: Honeywell
• Модель: M6284F1078
• Серия: Modutrol IV™, Серия 62
• Напряжение питания: 24 В переменного тока, 50/60 Гц
• Потребляемая мощность: 16 В·А
• Тип управления: Астатическое (Floating, 3-проводное)
• Пружинный возврат: Нет
• Крутящий момент (номинальный): 17 Нм (150 фунт-дюйм)
• Регулируемый ход: от 90° до 160°
• Номинальное время хода:
  • 30 секунд (при 90°)
  • 60 секунд (при 160°)
• Обратная связь: Встроенный потенциометр
• Тип обратной связи: Линейная (суффикс "-F")
• Сопротивление обратной связи: 10 кОм
• Вспомогательные выключатели: 2 (два), встроенные, регулируемые
• Корпус: Литой алюминий
• Класс защиты: NEMA 3 (IP54) при использовании влагозащищенных фитингов
• Вал: Двухконцевой, квадрат 9,5 мм (3/8 дюйма)
• Электрические соединения: Быстроразъемные клеммы
• Диапазон рабочих температур: -40 °C до +66 °C
• Максимальная нагрузка на вал: 90,8 кг (статическая)
• Вес: прибл. 3 кг

Конструкция и монтаж

Сервопривод M6284F1078 спроектирован для максимальной гибкости установки. Двухконцевой вал позволяет подключать тяги и рычаги с любой стороны привода. Модели без пружинного возврата поставляются с завода в полностью закрытом положении (крайнее положение против часовой стрелки).

Встроенная распределительная коробка

Привод оснащен интегрированной распределительной коробкой, которая обеспечивает защиту NEMA 3 и упрощает подключение. Она содержит клеммную колодку и предоставляет пространство для установки дополнительных аксессуаров, таких как:

• Встраиваемый трансформатор: (приобретается отдельно, арт. 50017460-xxx) позволяет запитывать привод напрямую от сети 120/230 В.
• Адаптер резьбовых клемм: (арт. 220741A) для тех, кто предпочитает винтовые соединения.

Монтаж и безопасность

Монтажные фланцы рассчитаны на крепежные болты диаметром 1/4 дюйма (6,4 мм).

Важное предостережение: Категорически запрещается поворачивать вал двигателя вручную или с помощью инструментов. Принудительное вращение приведет к необратимому повреждению редуктора и концевых выключателей.

Совместимость и модернизация

Сервоприводы Modutrol IV, включая M6284F1078, являются прямым заменителем для устаревших моделей Honeywell, что упрощает модернизацию существующих систем. Эта модель может заменять:

• M644
• M944 (B, E, G, H, J, K, R, S)
• M945 (B, C, G, K, L, AD)

Для адаптации высоты положения вала при замене старых двигателей предусмотрен специальный кронштейн-переходник 220738A (заказывается отдельно), который поднимает привод на 19 мм.
