Серия SR - промежуточное реле интерфейсное в ультратонком корпусе (1-контактное)

Техническое описание промежуточного реле серии SR

Промежуточное реле интерфейсное серии SR — это современное решение для автоматизации и управления электрическими цепями, отличающееся ультратонким корпусом и высокой надежностью. Данная серия реле предназначена для коммутации электрических цепей с номинальным током до 6 А и напряжением до 250 В переменного тока или 30 В постоянного тока. Благодаря компактным размерам и малому весу (около 5 г), реле легко интегрируется в ограниченное пространство электрических шкафов и панелей управления.

Основные преимущества реле серии SR:

• Ультратонкий корпус, позволяющий экономить место при монтаже.
• Высокая скорость срабатывания: время включения не более 8 мс, время выключения не более 4 мс.
• Широкий диапазон рабочих температур: от –40 до +85 °С.
• Устойчивость к вибрациям и ударам, что обеспечивает надежную работу в промышленных условиях.
• Долговечность: электрический ресурс не менее 10⁴ циклов, механический — не менее 10⁷ циклов при 300 включениях в минуту.

Технические характеристики:

• Относительная влажность: 5%...85% RH.
• Атмосферное давление: 86...106 кПа.
• Ударопрочность: 5g (длительность полуволны синусоиды ударного импульса 11 мс).
• Виброустойчивость: 10…55 Гц (удвоенная амплитуда).
• Начальное сопротивление контактов: не более 100 МОм.
• Материал контактов: серебряный сплав (AgNi).
• Сопротивление пробоя между группами контактов: не менее 1000 В ~ в течение 1 минуты.
• Сопротивление пробоя между катушкой и контактами: не менее 4000 В ~ в течение 1 минуты.

Электротехнические параметры катушки:

• Номинальное напряжение питания: 24 VDC или 60 VDC (в зависимости от модификации).
• Мощность: 0,17 Вт (24 VDC), 0,21 Вт (60 VDC).
• Напряжение включения: не менее 0,75 U_ном (24 VDC), не менее 0,8 U_ном (60 VDC).
• Напряжение выключения: не более 0,05 U_ном.

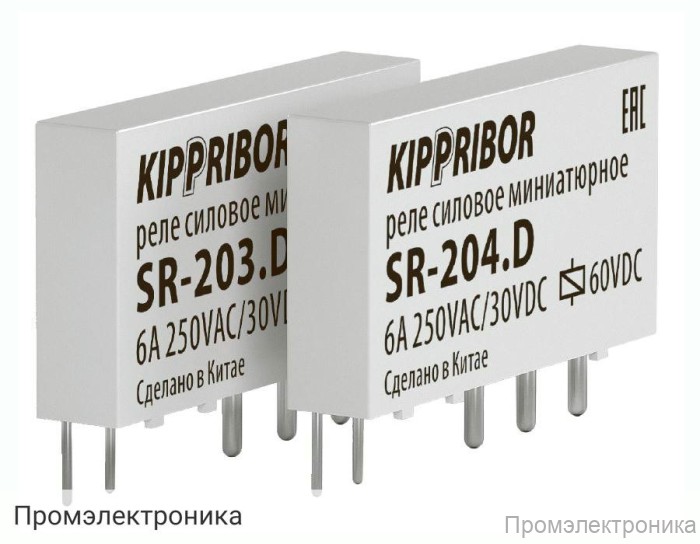

Модификации: В серии представлены реле SR-203.D (24 VDC, 6 А) и SR-204.D (60 VDC, 6 А), что позволяет подобрать оптимальное решение под конкретные задачи.

Комплектация: В комплект поставки входит одно реле. Колодки и аксессуары приобретаются отдельно.

Реле серии SR — это надежный выбор для построения современных систем автоматизации, требующих компактности, высокой скорости срабатывания и долговечности.
