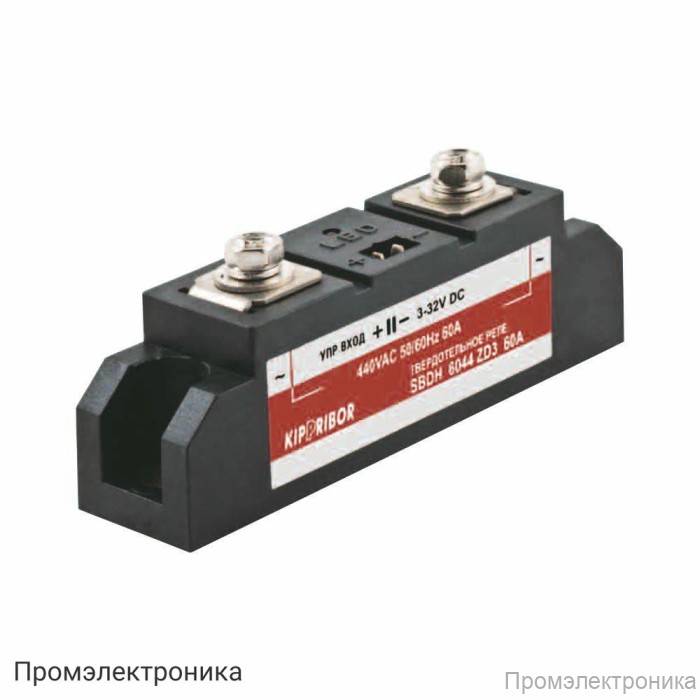

Серия SBDH-xx44.ZD3 - твердотельные реле

Твердотельные реле серии SBDH-xx44.ZD3 — надежное решение для управления нагрузками

Твердотельные реле серии SBDH-xx44.ZD3 предназначены для эффективного и безопасного управления электрическими нагрузками в промышленных и бытовых системах. Благодаря современным технологиям и высокому качеству исполнения, эти реле обеспечивают стабильную работу в различных условиях эксплуатации.

Данная серия реле поддерживает коммутацию переменного тока в однофазных и трехфазных сетях. Для трехфазных систем возможно применение по схемам «Звезда», «Звезда с нейтралью» и «Треугольник», что делает реле универсальным решением для различных задач автоматизации.

Основные технические характеристики:

• Коммутируемое напряжение: от 40 до 440 В AC
• Управляющий сигнал: напряжение 3...32 В DC, порог включения — 3 В DC
• Тип выходных силовых элементов: SCR-тиристоры на керамической подложке
• Вид коммутации: при переходе через ноль (zero-cross)
• Максимальное пиковое напряжение: до 1200 В AC (12 класс)
• Потребляемый ток в цепи управления: 5…25 мА
• Падение напряжения на реле во включенном состоянии: ≤1,6 В AC
• Время переключения: ≤10 мс при частоте 50 Гц
• Ток утечки: ≤10 мА
• Сопротивление изоляции: 500 МОм при 500 В DC
• Электрическая прочность изоляции: соответствует UL1577 (2500 В в течение 1 минуты)

Реле серии SBDH-xx44.ZD3 рассчитаны на работу с различными типами нагрузок:

• Резистивная нагрузка — до 112 А
• Индуктивная нагрузка — до 15 А

Условия эксплуатации:

• Температура окружающей среды: от -30°С до +70°С
• Атмосферное давление: 84…106,7 кПа
• Относительная влажность: до 80% при +25°С и ниже без конденсации влаги

Твердотельные реле SBDH-xx44.ZD3 отличаются высокой надежностью, долговечностью и простотой монтажа. Они идеально подходят для автоматизации производственных процессов, управления нагревательными элементами, электродвигателями и другими устройствами, требующими точного и безопасного управления.

Гарантия на продукцию составляет 12 месяцев.
