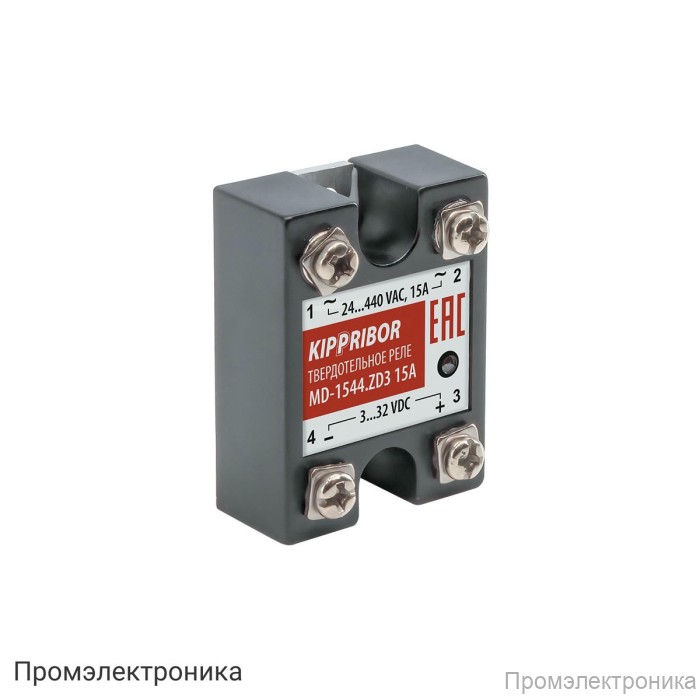

Серия MD-xx44.ZD3 - твердотельное реле

Твердотельное реле серии MD-xx44.ZD3 — надежное решение для автоматизации

Серия MD-xx44.ZD3 — это современные твердотельные реле, предназначенные для коммутации однофазных и трехфазных электрических нагрузок в промышленных и бытовых системах автоматизации. Благодаря использованию симисторов (TRIAC) в качестве выходных силовых элементов, реле обеспечивает высокую надежность, долговечность и безопасность эксплуатации.

Основные преимущества:

• Коммутация переменного тока с диапазоном напряжения от 24 до 440 В.
• Возможность работы с резистивными и индуктивными нагрузками.
• Поддержка однофазных и трехфазных схем (для трехфазной нагрузки требуется установка одного реле на каждую фазу).
• Коммутация осуществляется при переходе через ноль, что снижает электромагнитные помехи и увеличивает срок службы оборудования.
• Высокая электрическая прочность изоляции, соответствующая стандарту UL1577 (2500 В в течение одной минуты).

Технические характеристики:

• Управляющий сигнал: дискретный, напряжение 3...32 VDC.
• Порог включения: 3 VDC, порог отключения: 1 VDC.
• Входное сопротивление: 900 Ом.
• Максимальное пиковое напряжение: 900 В (9 класс).
• Потребляемый ток в цепи управления: 6…35 мА.
• Падение напряжения на реле в коммутируемой цепи: ≤1,6 В (во включенном состоянии).
• Ток утечки: ≤10 мА.
• Время переключения: ≤10 мс (при частоте 50 Гц).
• Максимальная частота коммутации: 50 Гц.
• Сопротивление изоляции: 500 МОм (при 500 VDC).

Условия эксплуатации:

• Температура окружающего воздуха: от -30 до +70 °С.
• Атмосферное давление: 84…106,7 кПа.
• Относительная влажность: до 80% при +25 °С и ниже без конденсации влаги.

Твердотельные реле серии MD-xx44.ZD3 идеально подходят для применения в системах управления освещением, отоплением, вентиляцией, а также в промышленном оборудовании, где требуется надежная и быстрая коммутация электрических цепей. Гарантия на изделие составляет 12 месяцев.
