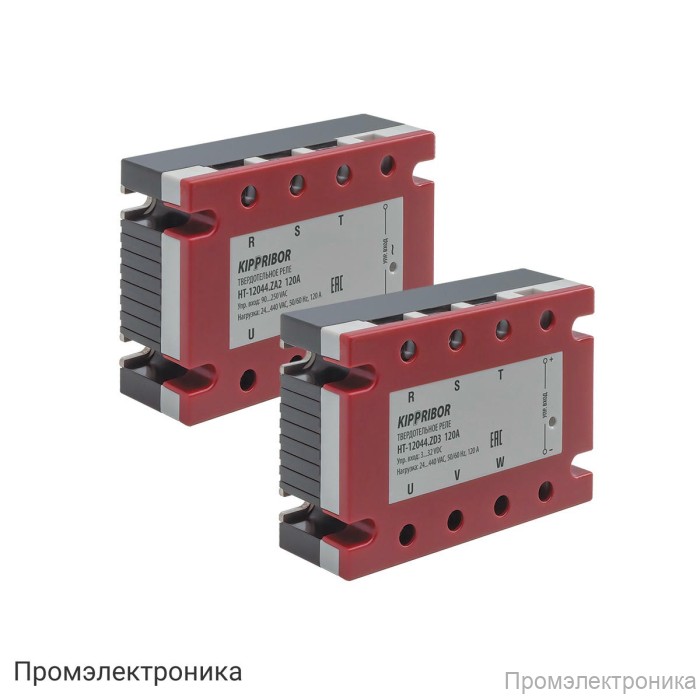

Серия HT-хх44.ZD3 - твердотельное реле

Твердотельное реле серии HT-хх44.ZD3 — надежное решение для управления трехфазными нагрузками

Серия HT-хх44.ZD3 — это современные твердотельные реле, предназначенные для коммутации однофазных и трехфазных электрических сетей с переменным током. Данные устройства обеспечивают высокую надежность, долговечность и безопасность эксплуатации, что делает их оптимальным выбором для промышленной автоматизации, систем управления и других ответственных применений.

Основные особенности:

• Коммутация переменного тока в однофазных и трехфазных сетях.
• Поддержка различных схем включения для трехфазной нагрузки: «звезда», «звезда с нейтралью», «треугольник».
• Работа с резистивными нагрузками.
• Коммутируемое напряжение — от 24 до 440 В переменного тока.
• Управление осуществляется дискретным сигналом напряжения в диапазоне 3…32 В постоянного тока.
• Входное сопротивление — 900 Ом.
• Пороги включения и отключения: включение при 3 VDC, отключение при 1 VDC.
• Использование современных коммутационных элементов: симисторы (TRIAC), тиристоры, SCR-типа на керамической подложке.
• Коммутация осуществляется при переходе через ноль, что снижает электромагнитные помехи и увеличивает срок службы оборудования.
• Максимальное пиковое напряжение — до 900 В (9 класс).
• Потребляемый ток в цепи управления — от 6 до 35 мА.
• Минимальное падение напряжения на реле — не более 1,6 В на каждую фазу.
• Ток утечки в коммутируемой цепи — не более 10 мА на фазу.
• Время переключения — не более 10 мс при частоте 50 Гц.
• Максимальная частота коммутации — 50 Гц.
• Высокое сопротивление изоляции — 500 МОм при 500 VDC.
• Электрическая прочность изоляции соответствует стандарту UL1577 (2500 В в течение одной минуты).

Условия эксплуатации:

• Температура окружающей среды: от -30 до +70°С.
• Атмосферное давление: 84…106,7 кПа.
• Относительная влажность: до 80% при +25°С и ниже без конденсации влаги.

Твердотельные реле серии HT-хх44.ZD3 отличаются высокой надежностью, простотой монтажа и обслуживания, а также соответствием современным стандартам безопасности. Благодаря этим преимуществам они широко применяются в системах автоматизации, управления промышленным оборудованием и других сферах, где требуется эффективное и долговечное коммутационное устройство.
