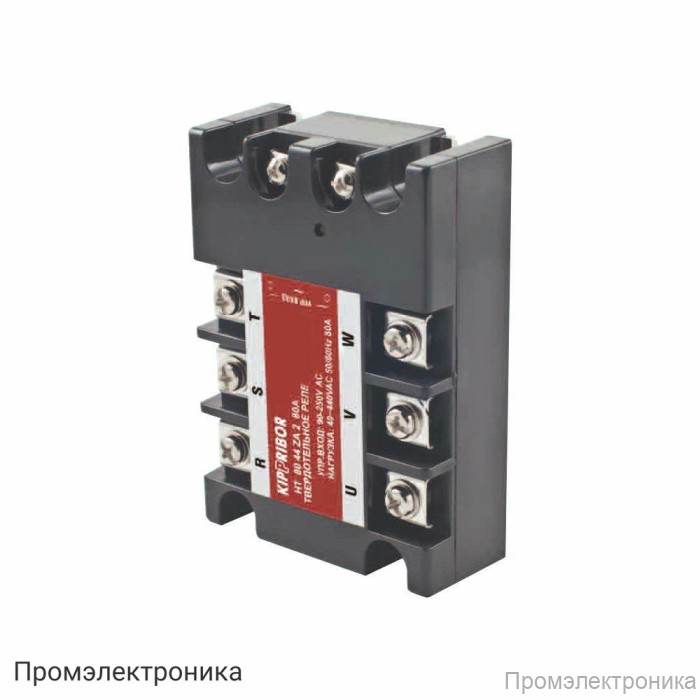

Серия HT-хх44.ZA2 - твердотельные реле

Техническое описание твердотельных реле серии HT-хх44.ZA2

Твердотельные реле серии HT-хх44.ZA2 предназначены для надежного и эффективного управления электрическими цепями переменного тока в промышленных и коммерческих системах. Данные устройства обеспечивают высокую степень безопасности, долговечность и стабильность работы, что делает их оптимальным выбором для автоматизации процессов, требующих частого переключения мощных нагрузок.

Реле данной серии поддерживают коммутацию как однофазных, так и трёхфазных сетей по различным схемам: «Звезда», «Звезда с нейтралью», «Треугольник». Это позволяет использовать их в широком спектре применений, включая управление резистивными нагрузками до 90 А. Благодаря использованию современных симисторов (TRIAC) и тиристоров, обеспечивается высокая надёжность и минимальные потери энергии при работе.

Основные технические характеристики:

• Вид коммутируемого тока: переменный ток
• Тип коммутируемой сети: однофазная (три группы), трёхфазная («Звезда», «Звезда с нейтралью», «Треугольник»)
• Тип коммутируемой нагрузки: резистивная до 90 А
• Коммутируемое напряжение: от 40 до 440 В AC (3 фазы)
• Управляющий сигнал: напряжение 90…250 В AC (рекомендуется 220 В AC)
• Пороги включения/отключения управляющего сигнала: включение — 90 В AC, отключение — 10 В AC
• Тип коммутационных элементов: симисторы (HT1044.ZA2, HT2544.ZA2, HT4044.ZA2), тиристоры (HT6044.ZA2, HT8044.ZA2)
• Вид коммутации: при переходе через ноль
• Максимальное пиковое напряжение: 900 В AC (9 класс)
• Потребляемый ток в цепи управления: 6…35 мА
• Падение напряжения на реле: ≤1,6 В AC на каждую фазу
• Ток утечки: ≤10 мА на каждую фазу
• Время переключения: ≤10 мс (при 50 Гц)
• Сопротивление изоляции: 500 МОм (при 500 В DC)
• Электрическая прочность изоляции: соответствует UL1577 (2500 В в течение одной минуты)

Условия эксплуатации:

• Температура окружающего воздуха: от -30°С до +70°С
• Атмосферное давление: 84…106,7 кПа
• Относительная влажность: до 80% при +25°С и ниже без конденсации влаги

Твердотельные реле серии HT-хх44.ZA2 отличаются высокой надёжностью, быстрым временем отклика и устойчивостью к внешним воздействиям. Они идеально подходят для использования в системах автоматизации, управления промышленным оборудованием, отопительными и вентиляционными установками, а также в других сферах, где требуется долговременная и безотказная коммутация электрических цепей.
