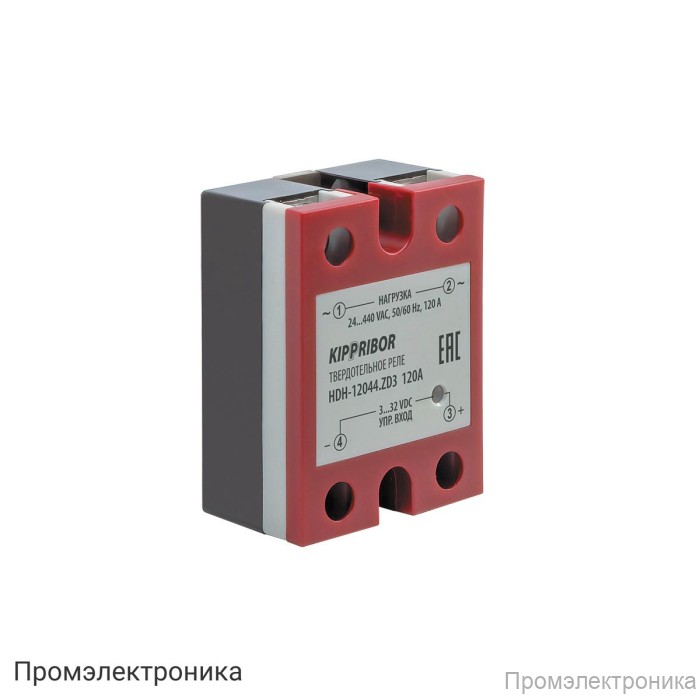

Серия HDH-xx44.ZD3 - твердотельное реле

Твердотельное реле серии HDH-xx44.ZD3 — надежное решение для управления переменным током

Серия HDH-xx44.ZD3 — это современные твердотельные реле, предназначенные для эффективного и безопасного управления электрическими цепями переменного тока. Данные устройства находят широкое применение в промышленной автоматизации, системах отопления, вентиляции, кондиционирования, а также в других сферах, где требуется надежное и долговечное коммутационное оборудование.

Основные преимущества реле серии HDH-xx44.ZD3:

• Высокая надежность за счет использования SCR-типа тиристоров на керамической подложке
• Коммутация при переходе через ноль, что минимизирует электромагнитные помехи и увеличивает срок службы оборудования
• Возможность работы с однофазными и трехфазными сетями (для трехфазной нагрузки требуется установка одного реле на каждую фазу)
• Поддержка различных схем включения: "звезда", "звезда с нейтралью", "треугольник"
• Широкий диапазон рабочих температур: от -30 до +70°С
• Соответствие стандартам безопасности и электрической прочности (UL1577)

Технические характеристики:

• Тип коммутируемого тока: переменный
• Тип нагрузки: резистивная и индуктивная
• Коммутируемое напряжение: 24…440 В AC
• Управляющий сигнал: дискретный, 3…32 В DC
• Входное сопротивление: 900 Ом
• Порог включения: 3 В DC, порог отключения: 1 В DC
• Падение напряжения на реле во включенном состоянии: ≤1,6 В AC
• Время переключения: ≤10 мс (при 50 Гц)
• Максимальная частота коммутации: 50 Гц
• Ток утечки: ≤10 мА
• Сопротивление изоляции: 500 МОм (при 500 В DC)
• Электрическая прочность изоляции: 2500 В в течение одной минуты

Условия эксплуатации:

• Температура окружающей среды: -30…+70°С
• Атмосферное давление: 84…106,7 кПа
• Относительная влажность: до 80% при +25°С без конденсации влаги

Твердотельные реле серии HDH-xx44.ZD3 обеспечивают стабильную и безопасную работу в различных условиях эксплуатации, гарантируя высокую производительность и долговечность оборудования. Благодаря компактным размерам и простоте монтажа, реле легко интегрируются в существующие системы управления.
