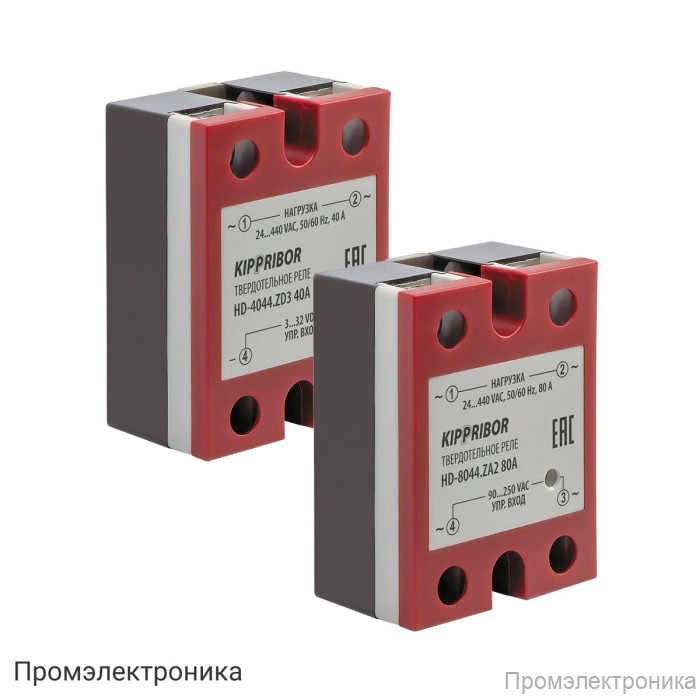

Серия HD-xx44.ZD3 - твердотельное реле

Техническое описание твердотельного реле серии HD-xx44.ZD3

Твердотельное реле серии HD-xx44.ZD3 предназначено для надежного и эффективного управления электрическими цепями переменного тока в промышленных и бытовых системах автоматизации. Благодаря отсутствию механических контактов, реле обеспечивает высокую скорость переключения, долговечность и минимальное обслуживание в процессе эксплуатации.

Данная серия реле поддерживает коммутацию как однофазных, так и трехфазных сетей (при установке одного реле на каждую фазу). Возможны различные схемы включения для трехфазной нагрузки: «звезда», «звезда с нейтралью», «треугольник». Реле подходит для работы с резистивными и индуктивными нагрузками, что делает его универсальным решением для широкого спектра задач.

Основные технические характеристики:

• Тип коммутируемого тока: переменный ток
• Тип коммутируемой сети: однофазная, трехфазная*
• Коммутируемое напряжение: от 24 до 440 В переменного тока
• Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC
• Входное сопротивление: 900 Ом
• Пороги включения/выключения: включение при 3 VDC, отключение при 1 VDC
• Тип выходных силовых элементов: симисторы (TRIAC)
• Вид коммутации: при переходе через 0
• Максимальное пиковое напряжение: 900 В (9 класс)
• Потребляемый ток в цепи управления: 6…35 мА
• Падение напряжения на реле: ≤1,6 В
• Ток утечки: ≤10 мА
• Время переключения: ≤10 мс (при 50 Гц)
• Максимальная частота коммутации: 50 Гц
• Сопротивление изоляции: 500 МОм (при 500 VDC)
• Электрическая прочность изоляции: соответствует UL1577 (2500 В в течение одной минуты)

Условия эксплуатации:

• Температура окружающего воздуха: от -30 до +70°С
• Атмосферное давление: 84…106,7 кПа
• Относительная влажность: до 80% при +25°С и ниже без конденсации влаги

Твердотельное реле HD-xx44.ZD3 отличается высокой надежностью, устойчивостью к внешним воздействиям и простотой интеграции в существующие системы управления. Благодаря современным технологиям и качественным компонентам, реле обеспечивает стабильную работу даже в сложных условиях эксплуатации. Гарантия на изделие составляет 12 месяцев.
