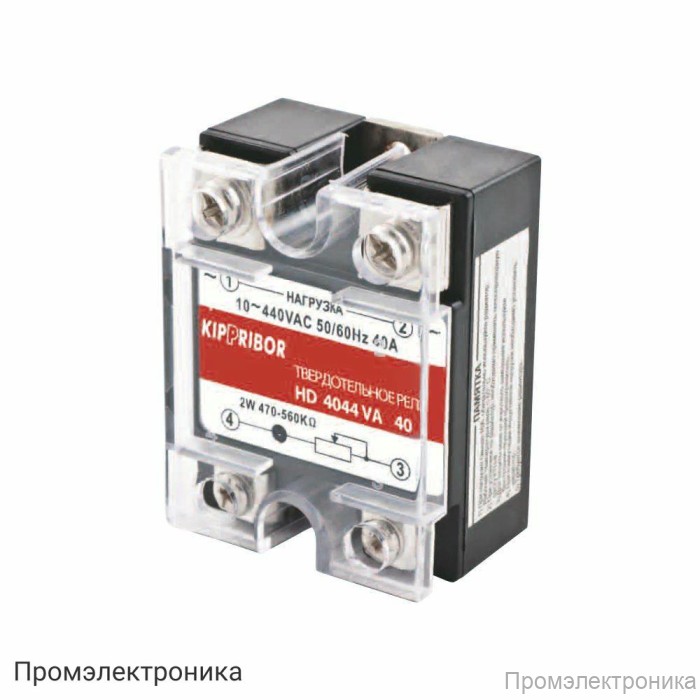

Серия HD-xx44.VA - твердотельные реле

Твердотельные реле серии HD-xx44.VA — надежное решение для управления однофазными нагрузками

Серия HD-xx44.VA — это современные твердотельные реле, предназначенные для коммутации и управления резистивными нагрузками в однофазных сетях переменного тока. Благодаря применению симисторов (TRIAC) в качестве выходных силовых элементов, устройства обеспечивают высокую надежность, долговечность и стабильную работу в различных условиях эксплуатации.

Корпус реле выполнен из прочных материалов, а основание изготовлено из меди с гальваническим никелированием, что гарантирует эффективный теплоотвод и устойчивость к коррозии. Компактные габариты (57х43,5х29 мм) и масса не более 150 г позволяют легко интегрировать реле в различные системы автоматизации и управления.

Для удобства эксплуатации предусмотрена светодиодная индикация, отображающая наличие входного управляющего сигнала. Монтаж реле осуществляется с помощью винтового крепления на плоскость, что обеспечивает надежную фиксацию и простоту установки.

Технические характеристики:

Рабочее напряжение: 10…440 В AC
Тип сети: однофазная
Тип нагрузки: резистивная до 30 А (рекомендуемое значение)
Управляющий сигнал: переменный резистор 470 кОм (220 В) / 560 кОм (380 В), мощность не менее 0,5 Вт
Тип управления: фазовое управление симистором
Максимальное пиковое напряжение: 900 В AC
Ток утечки: не более 10 мА
Сопротивление изоляции: 500 МОм (при 500 В DC)
Электрическая прочность изоляции: 2500 В (по UL1577, в течение 1 минуты)
Рабочий температурный диапазон: -30…+70 °С
Относительная влажность: до 80% при +25 °С без конденсации влаги
Атмосферное давление: 84…106,7 кПа

Реле не имеет гальванической изоляции цепи управления, что важно учитывать при проектировании схемы. В случае обрыва или отсутствия входного сигнала реле остается включенным с минимальным выходным напряжением. Для повышения надежности рекомендуется устанавливать варистор параллельно цепи нагрузки.

Серия HD-xx44.VA соответствует стандартам безопасности и качества, что подтверждается соответствием UL1577. Это оптимальный выбор для промышленных и бытовых систем автоматизации, где требуется надежное и долговечное управление электрическими нагрузками.
