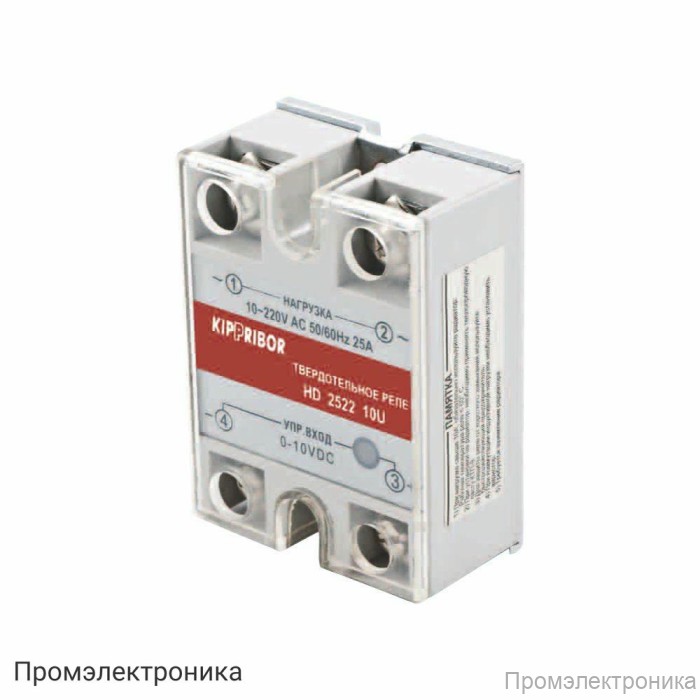

Серия HD-xx22.10U - твердотельные реле

Твердотельное реле серии HD-xx22.10U — надежное решение для управления однофазными нагрузками

Серия HD-xx22.10U — это современные твердотельные реле, предназначенные для коммутации и управления резистивными нагрузками в однофазных сетях переменного тока. Благодаря использованию симисторов (TRIAC) в качестве выходных силовых элементов, реле обеспечивает высокую надежность, долговечность и безопасность эксплуатации. Устройство поддерживает фазовое управление, что позволяет точно регулировать подачу напряжения на нагрузку.

Реле HD-xx22.10U отличается широким диапазоном регулирования напряжения — от 10 до 220 В переменного тока, что делает его универсальным для различных промышленных и бытовых применений. Управление осуществляется унифицированным сигналом напряжения 0…10 В, что обеспечивает совместимость с большинством современных систем автоматизации и управления.

Ключевые особенности и преимущества:

• Работа с однофазной сетью переменного тока
• Диапазон регулирования напряжения: 10…220 VAC
• Рекомендуемая нагрузка — резистивная до 30 А (в зависимости от модификации)
• Максимально допустимое пиковое напряжение — до 600 В (6 класс)
• Гальваническая изоляция цепи управления для повышения безопасности
• Фазовое управление симистором для плавной регулировки мощности
• Минимальный ток утечки в цепи нагрузки — не более 10 мА
• Высокое сопротивление изоляции — 500 МОм при 500 VDC
• Соответствие стандарту UL1577 по электрической прочности изоляции (2500 В в течение одной минуты)
• Рабочий диапазон температур: от -30 до +70 °С
• Допустимая относительная влажность — до 80% при +25 °С без конденсации влаги
• Компактные габариты: 60х45х26 мм, масса — до 135 г
• Корпус с алюминиевым основанием для эффективного отвода тепла
• Светодиодная индикация наличия входного сигнала
• Простое крепление винтами на плоскость
• Рекомендация по установке варистора параллельно цепи нагрузки для дополнительной защиты

Твердотельные реле серии HD-xx22.10U идеально подходят для автоматизации технологических процессов, управления нагревательными элементами, освещением и другими устройствами, где требуется надежное и долговечное коммутационное оборудование. Благодаря высокой электрической прочности, компактным размерам и простоте монтажа, реле легко интегрируется в существующие системы управления.

Гарантия на изделие составляет 12 месяцев.
