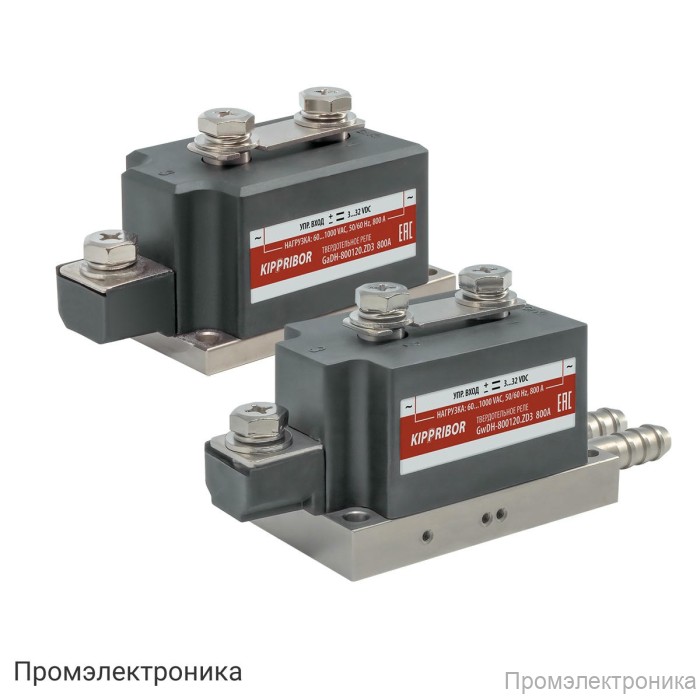

Серия GaDH-xxx120.ZD3 - твердотельное реле для коммутации мощной нагрузки

Твердотельное реле серии GaDH-xxx120.ZD3 — надежное решение для управления мощной нагрузкой

Серия GaDH-xxx120.ZD3 — это современное твердотельное реле, предназначенное для эффективной коммутации мощных электрических нагрузок в промышленных и коммерческих системах. Данное устройство обеспечивает высокую надежность, долговечность и безопасность эксплуатации, что делает его оптимальным выбором для автоматизации процессов, требующих частого переключения цепей переменного тока.

Основные преимущества:

Высокая скорость переключения — время срабатывания реле не превышает 10 мс при частоте 50 Гц, что позволяет использовать его в динамичных системах управления.
Коммутация при переходе через ноль минимизирует электромагнитные помехи и увеличивает срок службы подключаемого оборудования.
Возможность работы с однофазными и трехфазными сетями (при установке одного реле на каждую фазу), что расширяет область применения устройства.
Поддержка различных схем включения для трехфазной нагрузки: "звезда", "звезда с нейтралью", "треугольник".
Совместимость с резистивными и индуктивными нагрузками, что позволяет использовать реле для управления нагревателями, электродвигателями и другими устройствами.

Технические характеристики:

Тип коммутируемого тока: переменный ток
Коммутируемое напряжение: от 60 до 1000 В AC
Максимальное пиковое напряжение: до 1600 В AC (16 класс)
Управляющий сигнал: дискретный, напряжение 3...32 В DC
Входное сопротивление: 900 Ом
Порог включения: 3 В DC, порог выключения: 1 В DC
Потребляемый ток в цепи управления: 5…25 мА
Падение напряжения на реле: не более 1,6 В AC
Ток утечки: не более 10 мА
Максимальная частота коммутации: 50 Гц
Тип выходных силовых элементов: тиристоры SCR-типа на керамической подложке
Сопротивление изоляции: 500 МОм при 500 В DC
Электрическая прочность изоляции: соответствует UL1577 (2500 В в течение одной минуты)

Условия эксплуатации:

Температура окружающей среды: от -30°С до +70°С
Атмосферное давление: 84…106,7 кПа
Относительная влажность: до 80% при +25°С и ниже без конденсации влаги

Твердотельное реле серии GaDH-xxx120.ZD3 — это оптимальный выбор для автоматизации и управления мощными нагрузками в условиях, требующих высокой надежности и безопасности. Благодаря современным технологиям и качественным компонентам, устройство обеспечивает стабильную работу даже в сложных промышленных условиях.
