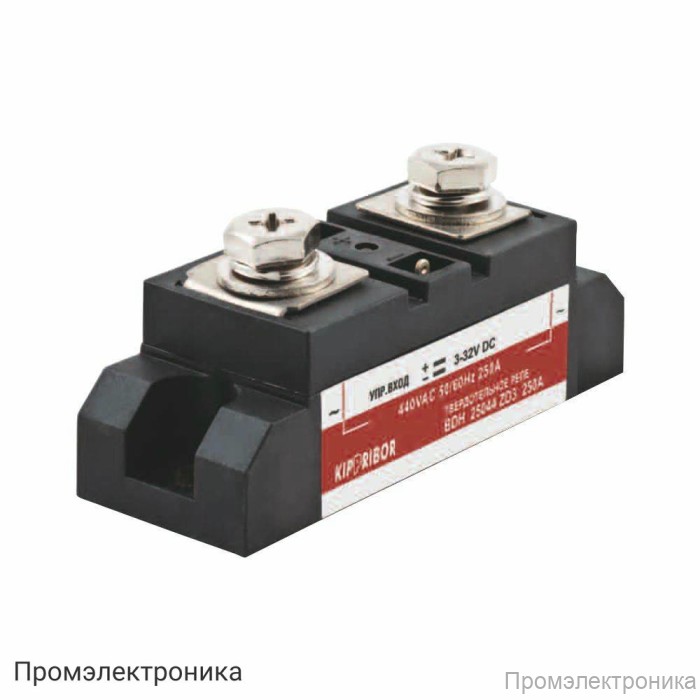

Серия BDH-xx44.ZD3 - твердотельные реле

Твердотельные реле серии BDH-xx44.ZD3 — надежное решение для управления электрическими нагрузками

Твердотельные реле серии BDH-xx44.ZD3 предназначены для эффективного и безопасного управления различными типами электрических нагрузок в промышленных и коммерческих системах. Благодаря современным технологиям и высокому качеству исполнения, данные реле обеспечивают стабильную работу в широком диапазоне условий эксплуатации.

Основные особенности:

Коммутация переменного тока с возможностью работы в однофазных и трехфазных сетях (по схеме «Звезда», «Звезда с нейтралью», «Треугольник»).
Поддержка резистивных нагрузок до 187 А и индуктивных нагрузок до 25 А, что позволяет использовать реле для управления мощными электроприборами и оборудованием.
Широкий диапазон коммутируемого напряжения — от 40 до 440 В переменного тока.
Управление осуществляется сигналом постоянного тока в диапазоне 3...32 В, что обеспечивает совместимость с различными системами автоматизации.
Высокая электрическая прочность изоляции, соответствующая стандарту UL1577 (2500 В в течение одной минуты), гарантирует безопасность эксплуатации.
Использование тиристоров SCR-типа на керамической подложке обеспечивает долговечность и надежность работы устройства.
Коммутация при переходе через ноль минимизирует электромагнитные помехи и увеличивает срок службы подключаемого оборудования.

Технические характеристики:

Порог включения управляющего сигнала — 1 В DC.
Потребляемый ток в цепи управления — 5…25 мА.
Падение напряжения на реле во включенном состоянии — не более 1,6 В AC.
Время переключения — не более 10 мс при частоте 50 Гц.
Ток утечки в коммутируемой цепи — не более 10 мА.
Сопротивление изоляции — 500 МОм при 500 В DC.
Максимальное пиковое напряжение — до 1100 В AC (11 класс).

Условия эксплуатации:

Температура окружающей среды: от -30°С до +70°С.
Атмосферное давление: 84…106,7 кПа.
Относительная влажность: до 80% при +25°С без конденсации влаги.

Твердотельные реле серии BDH-xx44.ZD3 — это оптимальный выбор для автоматизации производственных процессов, управления нагревательными элементами, электродвигателями и другими мощными нагрузками. Высокая надежность, широкий диапазон рабочих параметров и простота интеграции делают эти реле универсальным решением для современных систем управления.
