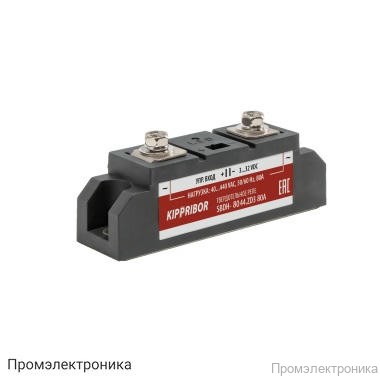

SBDH-8044.ZD3 - реле твердотельное 1-ф, тип SBDH, 80 А

Твердотельное реле SBDH-8044.ZD3 — надежное решение для управления однофазными нагрузками

SBDH-8044.ZD3 — это современное твердотельное реле промышленного исполнения, предназначенное для коммутации однофазных электрических цепей с максимальным током нагрузки до 80 А. Благодаря малогабаритному корпусу и высокой надежности, данное реле идеально подходит для использования в автоматизированных системах управления, промышленном оборудовании, системах отопления, вентиляции и кондиционирования, а также в других сферах, где требуется быстрое и безопасное переключение мощных нагрузок.

Реле оснащено тиристорным выходным элементом SCR-типа на керамической подложке, что обеспечивает высокую устойчивость к перегрузкам и длительный срок службы. Управление осуществляется дискретным сигналом напряжения в диапазоне от 3 до 32 VDC, что позволяет интегрировать реле в различные системы автоматизации и управления.

Основные характеристики SBDH-8044.ZD3:

• Коммутируемое напряжение: 40…440 VAC
• Максимально допустимый ток нагрузки: 80 А
• Управляющий сигнал: дискретный, 3...32 VDC
• Максимальное пиковое напряжение: 1200 VAC (12 класс)
• Потребляемый ток в цепи управления: 5…25 мА
• Падение напряжения на реле в коммутируемой цепи: ≤1,6 VAC
• Ток утечки в коммутируемой цепи: ≤10 мА
• Время переключения: ≤10 мс (при частоте 50 Гц)
• Тип охлаждения: воздушное
• Тип корпуса: промышленное исполнение, малогабаритный

Благодаря отсутствию механических контактов, твердотельное реле SBDH-8044.ZD3 обеспечивает бесшумную работу, минимальный износ и высокую скорость переключения. Это особенно важно в условиях, где требуется высокая частота коммутаций и надежность работы оборудования.

Использование керамической подложки в конструкции тиристора повышает тепловую устойчивость и эффективность отвода тепла, что позволяет эксплуатировать реле в условиях интенсивных нагрузок. Воздушное охлаждение способствует поддержанию оптимального температурного режима даже при длительной работе на максимальных токах.

Реле SBDH-8044.ZD3 — это оптимальный выбор для промышленных и коммерческих объектов, где важны надежность, долговечность и простота интеграции в существующие системы управления.
