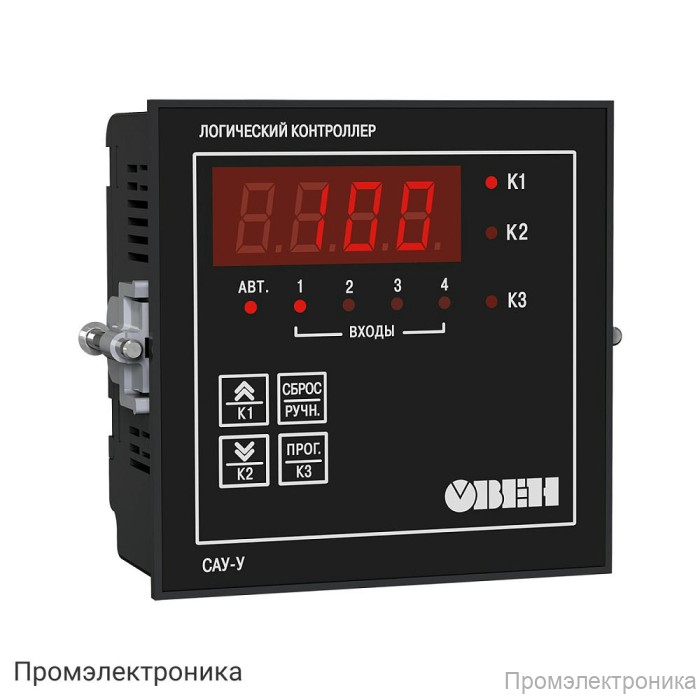

САУ-У.Щ11 - универсальный контроллер управления насосами

Техническое описание универсального контроллера управления насосами САУ-У.Щ11

САУ-У.Щ11 — это современный универсальный контроллер, предназначенный для автоматизации и управления насосным оборудованием в различных технологических процессах. Прибор обеспечивает надежный контроль и управление работой насосов, а также мониторинг состояния подключенных датчиков. Благодаря широкому диапазону входных и выходных параметров, устройство подходит для использования в системах водоснабжения, канализации, отопления и других инженерных сетях.

Корпус выполнен в щитовом исполнении типа Щ11, что обеспечивает удобство монтажа и эксплуатации. Лицевая панель имеет степень защиты IP54, что гарантирует защиту от пыли и влаги при установке в распределительных щитах.

Основные технические характеристики:

• Диапазон переменного напряжения питания: 90…264 В (номинальные значения – 110, 220 или 240 В)
• Частота питающей сети: 47…63 Гц (номинальные значения – 50 и 60 Гц)
• Диапазон постоянного напряжения питания: 20...34 В (номинальное значение – 24 В)
• Потребляемая мощность: не более 6 ВА
• Количество входных каналов контроля: 4
• Поддерживаемые типы датчиков:
  • кондуктометрические
  • поплавковые
  • механические контактные устройства
  • датчики с токовым выходом (0–5 мА, 0–20 мА, 4–20 мА)
• Питание датчиков от внутреннего источника: 5±0,5 В (постоянное или переменное, частота 25±1 Гц)
• Количество релейных выходных каналов: 3 (нормально разомкнутые)
• Номинальное коммутируемое напряжение:
  • постоянный ток — до 24 В
  • переменный ток — до 250 В
• Максимальный ток нагрузки:
  • постоянный ток — до 1 А
  • переменный ток — до 3 А
• Гальваническая межканальная изоляция выходов
• Электрическая прочность изоляции выходов: 1500 В
• Встроенный источник питания для внешних датчиков: 24±1,2 В, максимальный ток нагрузки — 50 мА
• Габаритные размеры: 96×96×46,5 мм
• Масса: не более 0,7 кг
• Средний срок службы: 8 лет

Комплектация:

• Контроллер САУ-У.Щ11
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации

САУ-У.Щ11 — это надежное решение для автоматизации насосных станций, обеспечивающее высокую точность контроля, гибкость настройки и долговечность эксплуатации.
