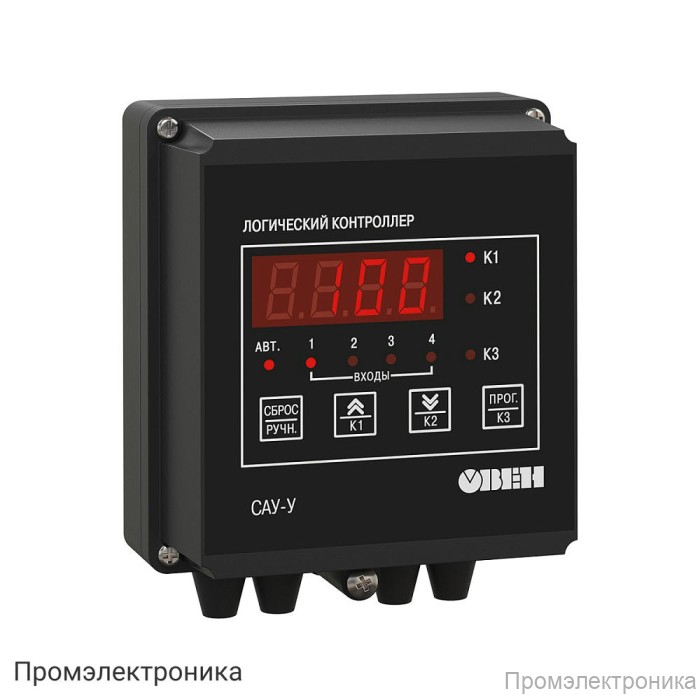

САУ-У.Н - универсальный контроллер управления насосами

Техническое описание САУ-У.Н – универсального контроллера управления насосами

САУ-У.Н – это современный универсальный контроллер, предназначенный для автоматизации и управления работой насосных установок. Устройство обеспечивает надежный контроль и управление насосами в различных технологических процессах, а также поддерживает работу с широким спектром датчиков. Благодаря продуманной конструкции и высокому уровню защиты, контроллер подходит для эксплуатации в промышленных и коммунальных объектах.

Корпус устройства выполнен в настенном исполнении (тип Н), что обеспечивает удобство монтажа и эксплуатации. Габаритные размеры составляют 130×105×65 мм, а степень защиты корпуса по стандарту ГОСТ 14254-96 – IP44, что гарантирует защиту от пыли и влаги. Масса прибора не превышает 0,7 кг, что облегчает его установку.

Основные технические характеристики:

Диапазон переменного напряжения питания: 90…264 В (номинальные значения – 110, 220 или 240 В)
Частота питающей сети: 47…63 Гц (номинальные значения – 50 и 60 Гц)
Диапазон постоянного напряжения питания: 20...34 В (номинальное значение – 24 В)
Потребляемая мощность: не более 6 ВА
Количество входов для контроля сигналов: 4
Поддерживаемые типы датчиков: кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом
Питание датчиков от внутреннего источника: 5±0,5 В (постоянное или переменное), частота переменного тока – 25±1 Гц
Ток через кондуктометрический датчик: не более 1 мА
Сопротивление контролируемой среды для кондуктометрического датчика: не более 450 кОм
Унифицированные датчики с токовым сигналом: 0–5 мА, 0–20 мА, 4–20 мА
Дискретность установки порога срабатывания: 1%
Количество релейных выходных каналов: 3 (нормально разомкнутые)
Номинальное коммутируемое напряжение: для постоянного тока – до 24 В, для переменного тока – до 250 В
Максимальный ток нагрузки: для постоянного тока – до 1 А, для переменного тока – до 3 А
Гальваническая межканальная изоляция выходов, электрическая прочность – 1500 В
Встроенный источник питания для внешних активных датчиков: 24±1,2 В, максимальный ток нагрузки – 50 мА
Средний срок службы устройства – 8 лет
Гарантийный срок эксплуатации – 24 месяца

Контроллер САУ-У.Н обеспечивает высокую надежность и безопасность эксплуатации, а также простоту интеграции в существующие системы управления. Благодаря универсальности и поддержке различных типов датчиков, устройство может быть использовано для решения широкого круга задач по автоматизации насосных станций и других инженерных систем.
