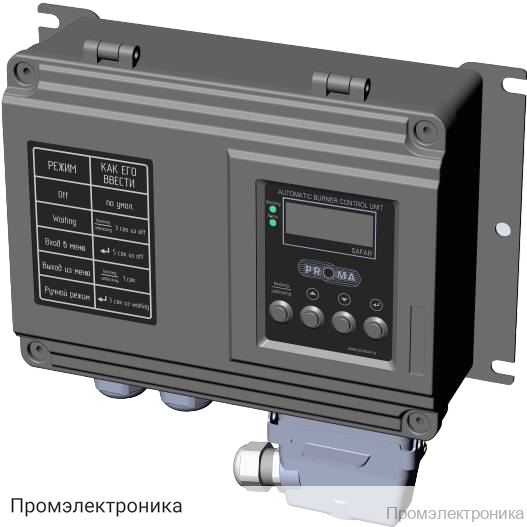

САФАР-500 - автомат горения

Техническое описание автомата горения САФАР-500

Автомат горения САФАР-500 — это современное устройство, предназначенное для автоматизации процессов розжига, контроля и управления горелочными системами различного промышленного и бытового оборудования. Благодаря высокой надежности, широкому диапазону рабочих температур и продуманной конструкции, САФАР-500 обеспечивает стабильную и безопасную работу топочных агрегатов, котлов и других установок, требующих автоматического контроля горения.

Устройство отличается простотой монтажа и обслуживания, а также высокой степенью защиты от внешних воздействий, что позволяет использовать его в сложных производственных условиях. Корпус автомата выполнен из прочных материалов и соответствует стандарту IP54 по ГОСТ 14254-96, что гарантирует защиту от пыли и брызг воды.

САФАР-500 рассчитан на работу в сетях переменного тока с напряжением ~220 В и частотой 50 (60) Гц. Устройство способно коммутировать релейные выходы с номинальным напряжением, равным напряжению питания, и током до 2 А. Максимальное количество срабатываний контактов реле достигает 250 000, что обеспечивает длительный срок службы автомата даже при интенсивной эксплуатации.

Для подключения внешних датчиков и исполнительных устройств предусмотрены дискретные входные сигналы на ~220 В переменного тока (фаза). Потребляемая мощность устройства не превышает 10 ВА (без учета трансформатора розжига), что делает его экономичным в эксплуатации.

Автомат горения САФАР-500 поддерживает подключение высоковольтного кабеля розжига длиной до 5 м, а также ионизационного кабеля или кабеля УФ-датчика длиной до 50 м. Это обеспечивает гибкость при установке и интеграции устройства в различные системы.

Основные технические характеристики:

• Питание: ~220 В, частота 50 (60) Гц, допуск по напряжению -15%/+10%
• Коммутируемое номинальное напряжение релейных выходов: ~220 В
• Коммутируемый ток релейных выходов: 2 А
• Максимальное число срабатываний реле: 250 000
• Дискретные входные сигналы: ~220 В переменного тока (фаза)
• Потребляемая мощность: не более 10 ВА
• Максимальная длина высоковольтного кабеля розжига: 5 м
• Максимальная длина ионизационного кабеля или кабеля УФ-датчика: 50 м
• Степень защиты: IP54 по ГОСТ 14254-96
• Габариты: 353×203×91 мм
• Диапазон рабочих температур: от -25°С до +65°С
• Масса: не более 5 кг

Благодаря своим характеристикам, автомат горения САФАР-500 является оптимальным выбором для автоматизации и повышения безопасности работы горелочных систем в различных сферах промышленности и коммунального хозяйства.
