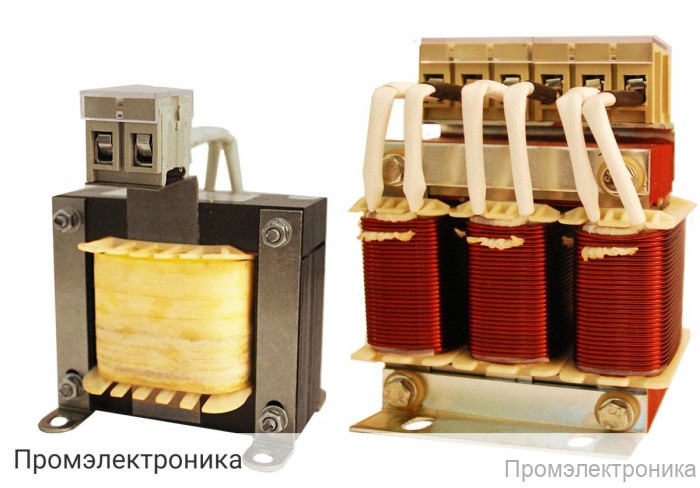

Техническое описание сетевых дросселей РСО и РСТ

Сетевые дроссели РСО и РСТ предназначены для снижения гармонических искажений, защиты преобразователей частоты и повышения электромагнитной совместимости оборудования. Они используются в составе систем автоматизации, электроприводов и промышленного оборудования, подключаемого к однофазным и трёхфазным сетям переменного тока.

Основные функции дросселей:

Снижение пусковых токов и ограничение токовых перегрузок;
Сглаживание пульсаций тока и напряжения;
Защита преобразователей частоты от перенапряжений и помех;
Увеличение срока службы силовой электроники;
Снижение уровня электромагнитных помех в сети.

Ключевые технические характеристики:

Рабочая частота: 47…63 Гц;
Рабочее напряжение для РСО: 230 В;
Рабочее напряжение для РСТ: 500 В;
Способ охлаждения: естественное воздушное (С) по ГОСТ 11677-85;
Исполнение: открытое;
Класс нагревостойкости: F (155 °C) по ГОСТ 8865-93;
Степень защиты: IP00;
Режим работы: S1 (продолжительный) по ГОСТ 183-74;
Снижение тока нагрузки при частоте коммутации до 4 кГц — 100% × Iн, до 16 кГц — 35% × Iн;

Особенности применения:

Подходят для работы с преобразователями частоты различных модификаций и мощностей;
Обеспечивают эффективную фильтрацию гармоник и защиту оборудования в сетях 220 В (РСО) и 380 В (РСТ);
Используются в промышленных и коммерческих объектах, где требуется стабильная и надёжная работа электроприводов;
Совместимы с широким спектром преобразователей частоты, что подтверждается таблицей подбора дросселей для ПЧВ;

Массогабаритные параметры дросселей варьируются в зависимости от модификации и номинального тока, что позволяет подобрать оптимальное решение для конкретной задачи. Конструкция обеспечивает простоту монтажа и обслуживания.
