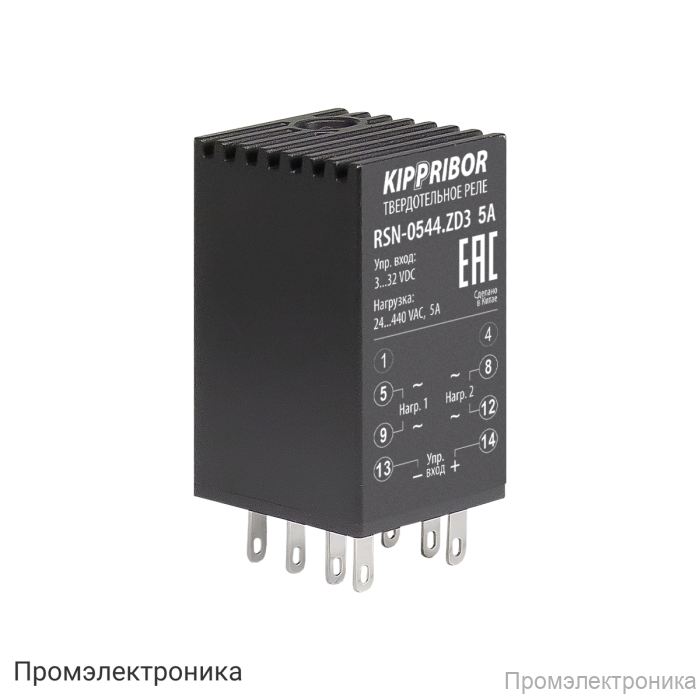

RSN - Малогабаритные твердотельные реле

RSN — Малогабаритные твердотельные реле

RSN — это серия малогабаритных твердотельных реле, предназначенных для надежного и быстрого управления электрическими цепями переменного и постоянного тока. Благодаря компактным размерам, высокой электрической прочности и простоте монтажа, реле RSN идеально подходят для применения в промышленной автоматике, системах управления и других ответственных областях.

Особенности и преимущества:

• Компактный металлический корпус обеспечивает надежную защиту и эффективное естественное охлаждение без необходимости установки на радиатор.
• Возможность монтажа в стандартную розетку PYF-044 облегчает интеграцию в существующие системы.
• Встроенная индикация наличия управляющего сигнала позволяет быстро диагностировать состояние реле.
• Широкий диапазон рабочих температур от -30 до +70°С гарантирует стабильную работу в различных условиях эксплуатации.

Технические характеристики входных цепей:

• Тип управляющего сигнала: дискретный
• Диапазон напряжения управляющего сигнала: от 3 до 32 В DC (модель RSN-xx44.ZD3), от 5 до 32 В DC (модель RSN-xx20.DD3)
• Ток потребления цепи управления: не более 20 мА
• Время включения и выключения: до 10 мс (переменный ток), до 5 мс (постоянный ток)
• Максимальная частота переключения: до 50 Гц (переменный ток), до 100 Гц (постоянный ток)

Технические характеристики выходных цепей:

• Номинальный и максимальный коммутируемый ток: 1, 2, 3, 4, 5 А
• Минимальный коммутируемый ток: 0,1 А (переменный ток), 0,02 А (постоянный ток)
• Вид коммутируемого тока: переменный (RSN-xx44.ZD3) или постоянный (RSN-xx20.DD3)
• Диапазон напряжения питания нагрузки: 24…440 В AC или 12…200 В DC
• Максимальное пиковое напряжение: до 900 В AC или 400 В DC
• Ток утечки в закрытом состоянии: не более 10 мА (переменный ток), не более 5 мА (постоянный ток)
• Электрическая прочность изоляции: 2500 В AC (1 минута)
• Сопротивление изоляции: 500 МОм (при 500 В DC)

Общие характеристики:

• Масса: не более 44 г
• Материал корпуса: металл
• Тип охлаждения: естественное

Реле RSN — это надежное решение для автоматизации и управления, сочетающее в себе компактность, высокую производительность и простоту эксплуатации. Благодаря универсальности и широкому диапазону рабочих параметров, эти реле находят применение в самых различных сферах промышленности и электроники.
