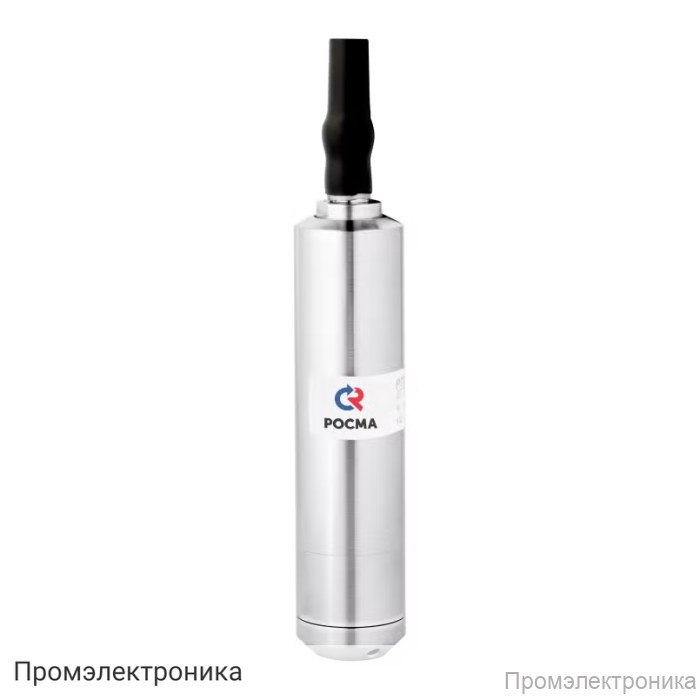

РПД-И-ГС - датчик дав­ле­ния гид­ро­ста­ти­чес­кий по­груж­ной

Техническое описание РПД-И-ГС — гидростатический погружной датчик давления

РПД-И-ГС — это современный гидростатический погружной датчик давления, предназначенный для точного измерения уровня жидкости в различных технологических и промышленных системах. Благодаря высокой надежности, прочному корпусу и широкому диапазону рабочих характеристик, данный датчик идеально подходит для эксплуатации в сложных условиях, где требуется долговременная и стабильная работа.

Корпус и защитный колпачок выполнены из нержавеющей стали марки 08Х17Н13М2, что обеспечивает устойчивость к коррозии и воздействию агрессивных сред. Степень защиты IP68 гарантирует полную герметичность и возможность длительной работы в погруженном состоянии. Электрическое подключение осуществляется с помощью встроенного PUR-кабеля, что упрощает монтаж и повышает надежность соединения.

Датчик РПД-И-ГС отличается высокой точностью измерений (класс точности 0,5) и быстрым временем отклика (не более 5 мс), что позволяет использовать его в автоматизированных системах управления и мониторинга. Диапазон измеряемых давлений охватывает значения от 0 до 160 метров водяного столба, что делает устройство универсальным для различных задач по контролю уровня и давления жидкостей.

Основные характеристики:

• Класс точности: 0,5
• Диапазон измеряемых давлений: 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 м вод. ст.
• Диапазон рабочих температур измеряемой среды: от −10 до +70 °C
• Выходной сигнал: 4…20 мА
• Напряжение питания: 12…36 В
• Потребляемая мощность: не более 1 Вт
• Время отклика: ≤5 мс
• Корпус и защитный колпачок: нержавеющая сталь 08Х17Н13М2, степень защиты IP68
• Электрическое присоединение: встроенный PUR-кабель
• Межповерочный интервал: 5 лет
• Климатическое исполнение: группа В3 по ГОСТ Р 52931, климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
• Техническая документация: НСРП.421262.001ТУ, ГОСТ 22520-85

Компактные размеры и малый вес (всего 0,25 кг) позволяют легко интегрировать датчик в существующие системы. Габаритные размеры устройства: длина 127 мм, диаметр 26,5 мм, высота 105 мм, диаметр монтажного отверстия 10 мм.

РПД-И-ГС широко применяется в системах водоснабжения, канализации, на промышленных предприятиях, в энергетике и других отраслях, где требуется надежный контроль уровня и давления жидкостей. Надежность, точность и простота эксплуатации делают этот датчик оптимальным выбором для автоматизации технологических процессов.
