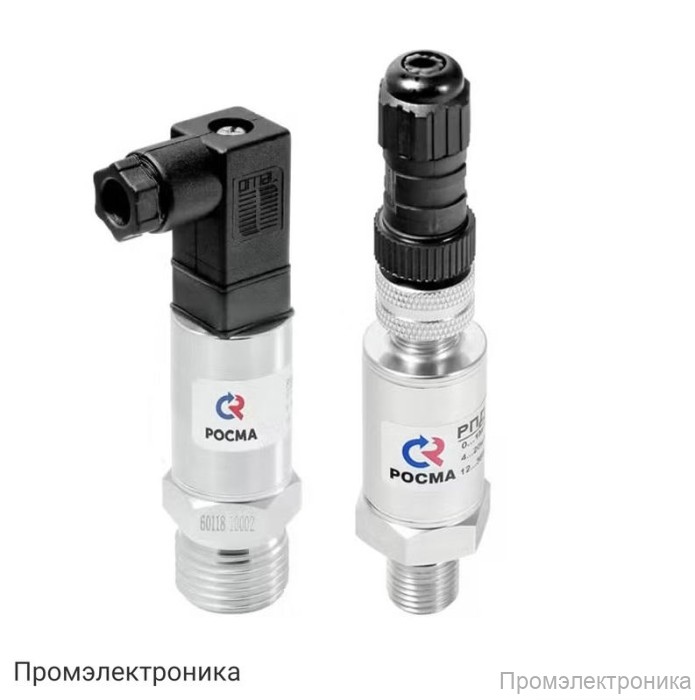

РПД - датчик давления (РПД-И, РПД-В, РПД-ИВ)

Техническое описание датчика давления РПД (РПД-И, РПД-В, РПД-ИВ)

Датчик давления РПД предназначен для измерения избыточного, вакуумного и дифференциального давления в различных технологических процессах. Благодаря высокой точности, надежности и широкому диапазону рабочих параметров, прибор применяется в системах автоматизации, энергетике, нефтегазовой, химической и других отраслях промышленности.

В линейке представлены три модификации:

• РПД-И — для измерения избыточного давления в диапазоне от 0 до 100 МПа;
• РПД-В — для измерения вакуумметрического давления от −0,1 до 0 МПа;
• РПД-ИВ — для измерения избыточного и вакуумного давления в диапазоне от −0,1 до 2,4 МПа.

Основные технические характеристики:

• Класс точности: 0,5 / 1,0
• Предельное давление перегрузки: 200% от верхнего предела измерения (кроме РПД-И 0...100 МПа)
• Диапазон рабочих температур:
  • Окружающая среда: −40…+100 °C
  • Измеряемая среда: −40…+100 °C
• Выходной сигнал: 4…20 мА
• Напряжение питания: 12…36 В
• Потребляемая мощность: не более 1 Вт
• Время отклика: ≤5 мс
• Степень защиты корпуса: IP65
• Материал корпуса и штуцера: нержавеющая сталь 08Х17Н13М2
• Электрическое присоединение: разъем в пластиковом корпусе с сальниковым кабельным вводом, разъем М12х1 (4 pin) — под заказ
• Резьба присоединения: G¼, G½ или М20×1,5
• Межповерочный интервал: 5 лет
• Климатическое исполнение: группа В3 по ГОСТ Р 52931, климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
• Техническая документация: НСРП.421262.001ТУ, ГОСТ 22520-85

Габаритные размеры и масса: Диаметр корпуса — 22 мм, длина — 16 мм, высота — 69 или 110 мм (в зависимости от исполнения), масса — от 0,08 до 0,11 кг.

Датчики РПД отличаются высокой надежностью, устойчивостью к внешним воздействиям и простотой монтажа. Благодаря универсальным резьбовым соединениям и стандартным выходным сигналам, приборы легко интегрируются в существующие системы автоматизации. Применение нержавеющей стали обеспечивает долговечность и устойчивость к агрессивным средам.

РПД — это оптимальное решение для точного и стабильного контроля давления в промышленных условиях.
