РГ10 - многоканальный видеографический регистратор

Техническое описание многоканального видеографического регистратора РГ10

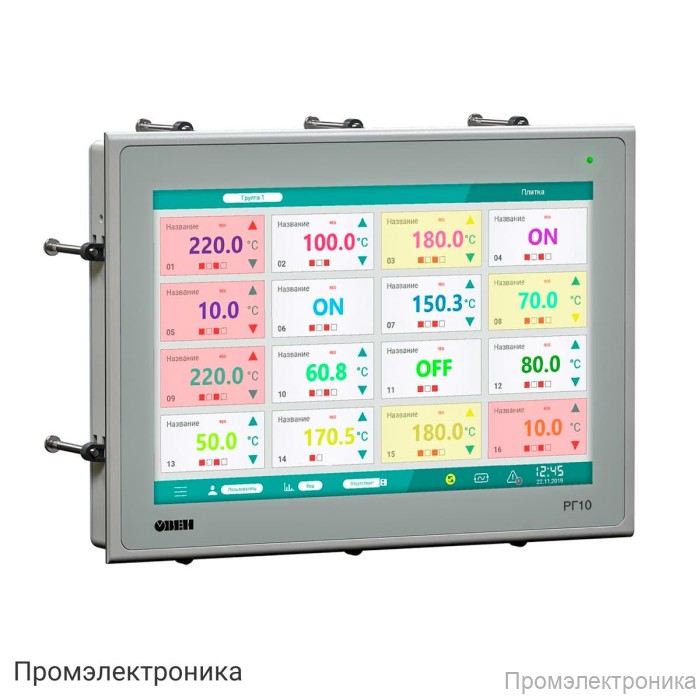

РГ10 — это современный многоканальный видеографический регистратор, предназначенный для сбора, отображения и хранения данных в промышленных и лабораторных условиях. Устройство выполнено во врезном корпусе для щитового монтажа и оснащено передовой аппаратной платформой, обеспечивающей высокую производительность и надежность работы.

Аппаратная часть регистратора построена на базе процессора MediaTek с четырьмя ядрами ARM Cortex™-A7 и тактовой частотой 1,3 ГГц. За обработку графики отвечает видеопроцессор ARM Mali-400 с частотой 500 МГц. Встроенная память включает 8 ГБ Flash (eMMC) и 1 ГБ оперативной памяти LPDDR3, что позволяет эффективно работать с большими объемами данных и обеспечивать быструю реакцию интерфейса. Для хранения архивов предусмотрена поддержка внешних USB-накопителей объемом до 64 ГБ (FAT32).

Дисплей устройства — это яркая и четкая TFT IPS панель с диагональю 10,1 дюйма и разрешением 1280×800 пикселей. Экран оснащен светодиодной подсветкой и емкостным сенсорным управлением с поддержкой Multi-touch, что обеспечивает удобство работы и высокую точность управления.

Интерфейсы и коммуникации:

• Ethernet 10/100 Мбит/с (RJ45) для интеграции в локальные сети
• Wi-Fi 802.11 b/g/n (2,4 ГГц) для беспроводного подключения
• Два порта USB 2.0 типа A для подключения HID-устройств и накопителей
• RS-485 (115200 бит/с) для промышленной автоматизации

Питание и автономность:

• Питание от постоянного напряжения в диапазоне 10...48 В (номинал 24 В)
• Максимальная потребляемая мощность — 10 Вт
• Встроенная поддержка аккумуляторных батарей ICR18650 (2 шт., 2600 мА×ч), обеспечивающих до 2 часов автономной работы

Корпус и защита:

• Конструктив для щитового крепления и VESA100
• Естественная вентиляция
• Габариты: 266×193×37 мм
• Степень защиты: IP65 (лицевая сторона), IP20 (разъемы)

Эксплуатационные характеристики:

• Рабочая температура: 0...50°C
• Влажность: 10–90% (без конденсации)
• Температура хранения: -20…+60°C
• Масса: не более 1,5 кг

Комплектация:

• Видеографический регистратор РГ10
• Паспорт и гарантийный талон
• Краткое руководство пользователя
• Аккумуляторные батареи ICR18650
• Комплект крепежных элементов

РГ10 — это надежное решение для автоматизации, мониторинга и архивирования данных с цифровой индикацией, отвечающее современным требованиям промышленности и энергетики.
