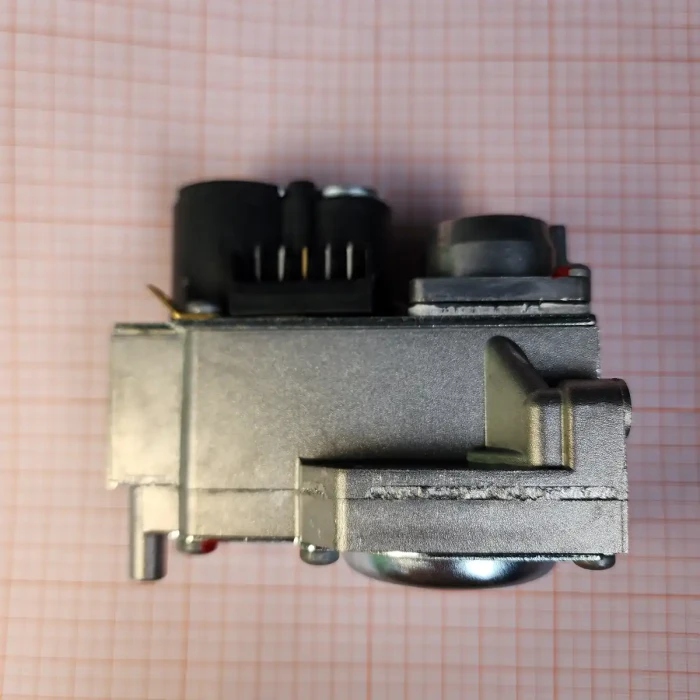

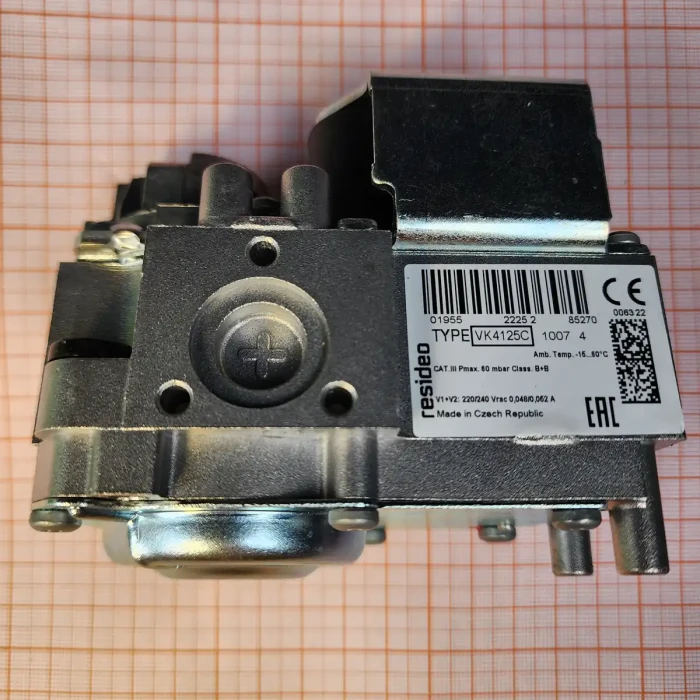

Техническое описание газового клапана Resideo VK4125C1007

Газовая арматура серии VK4125 от компании Resideo (ранее Honeywell Home) является эталоном надежности и технологичности в сфере управления процессами горения. Модель VK4125C1007 разработана специально для использования в современных отопительных установках, требующих высокой точности дозирования газовоздушной смеси. Это устройство объединяет в одном корпусе все необходимые функции для безопасного регулирования потока газа к основной горелке, включая программный безопасный розжиг, контроль пламени и модуляцию мощности.

Компания Промэлектроника, являясь официальным дилером продукции Resideo, предлагает исключительно оригинальное оборудование, прошедшее строгий контроль качества и сертификацию в соответствии с европейскими стандартами. Мы обеспечиваем полные гарантийные обязательства и инженерную поддержку при подборе компонентов.

Назначение и область применения

Газовый клапан VK4125C1007 спроектирован для интеграции в системы отопления и водонагрева, где критически важны эффективность сжигания топлива и минимизация вредных выбросов. Основная сфера применения — это бытовые приборы с горелками предварительного смешения (premix burners) и системами автоматического розжига.

Примеры использования оборудования:

• Настенные конденсационные котлы: Использование в компактных бытовых котельных, где требуется модуляция пламени в широком диапазоне для поддержания точной температуры теплоносителя и снижения тактования котла.
• Водонагреватели с принудительной тягой: Применение в проточных и накопительных системах ГВС, где регулятор 1:1 обеспечивает стабильное горение вне зависимости от колебаний давления воздуха, создаваемого вентилятором.
• Теплогенераторы и калориферы: Установка в системах воздушного отопления складских и производственных помещений, где важна быстрая реакция автоматики на изменение потребности в тепле.
• Модернизация котельного оборудования: Замена устаревших моделей газовой автоматики Honeywell серии VK41.. на современные аналоги Resideo VK4125C1007 в рамках сервисного обслуживания (при условии соответствия спецификаций).

Благодаря универсальности конструкции, данная серия может использоваться как в составе интегрированной системы (когда блок управления розжигом S4565 монтируется непосредственно на клапан), так и как самостоятельное устройство в системах с выносным управлением вентилятором и прямым искровым розжигом (DSI).

Конструктивные особенности и принцип работы

Модель VK4125C1007 представляет собой сложное электромеханическое устройство, включающее несколько функциональных блоков.

Система безопасности (Запорные клапаны): В корпусе устройства размещены два последовательно установленных автоматических запорных клапана.

• Первый клапан — это предохранительный соленоидный клапан (Safety Valve), соответствующий классу B согласно стандарту EN 161. Он обеспечивает мгновенное перекрытие подачи газа при исчезновении напряжения или сигнале аварии.
• Второй клапан — сервоуправляемый клапан (Servo Operator), также соответствующий классу B (для модели VK4125). Это обеспечивает дублирование функций безопасности, что является обязательным требованием для современного газоиспользующего оборудования.

Пневматическая регуляция (Система 1:1): Ключевой особенностью модели является встроенный серво-регулятор давления, работающий по принципу пневматической связи (соотношение газ/воздух 1:1). Регулятор соответствует классу B по стандарту EN 88.

• Принцип действия основан на отслеживании давления воздуха, подаваемого вентилятором горелки.
• Через специальный штуцер (Air pressure connection) давление воздуха передается на мембрану регулятора.
• Клапан автоматически изменяет выходное давление газа таким образом, чтобы оно соответствовало давлению воздуха. Это гарантирует, что соотношение компонентов в газовоздушной смеси остается постоянным во всем диапазоне модуляции мощности горелки.
• Такая схема позволяет достичь оптимального КПД котла и минимального уровня выбросов CO и NOx, так как горение происходит при идеальной стехиометрии.

Электрическая часть: Клапан рассчитан на работу от сетевого напряжения (220/240 В, 50/60 Гц) при использовании соответствующего выпрямительного штекера. Для модели VK4125C1007 характерна функция "Slow Open" (плавное открытие), что предотвращает хлопки при розжиге и снижает механическую нагрузку на теплообменник.

Технические характеристики

Для инженеров и сервисных специалистов приводим детальные параметры устройства Resideo VK4125C1007:

• Тип газа: Предназначен для работы с тремя семействами газов: искусственный газ, природный газ и сжиженный углеводородный газ (LPG).
• Максимальное входное давление: 60 мбар. Это предельное значение, при котором гарантируется безопасное запирание клапанов.
• Минимальное рабочее давление: 15 мбар.
• Диапазон выходного давления: От 0.5 до 20 мбар (в зависимости от настройки и давления воздуха).
• Температура окружающей среды: Устройство сохраняет работоспособность в диапазоне температур от -15°C до +70°C.
• Электрическое подключение: Разъем Molex, обеспечивающий надежный контакт и защиту от неправильного подключения.
• Степень защиты: При использовании оригинального коннектора с выпрямителем обеспечивается класс защиты IP40.
• Монтажное положение: Допускается установка в любом положении от вертикального (катушки сверху) до горизонтального (поворот на 90 градусов).
• Соединения: Входные и выходные отверстия могут быть фланцевыми или резьбовыми (в зависимости от исполнения корпуса), что обеспечивает гибкость монтажа.

Параметры расхода и производительности: Минимальная регулировочная способность для серии VK41..V составляет около 0.5 кубических метров воздуха в час при перепаде давления 0.5 мбар. Максимальная пропускная способность для модели VK4125V достигает 3.2 м³/ч (по воздуху), что позволяет использовать клапан на котлах средней бытовой мощности (ориентировочно до 30-35 кВт).

Преимущества выбора оригинальной продукции Resideo

Приобретая оборудование в компании Промэлектроника, вы получаете гарантию подлинности. На рынке газовой автоматики использование контрафакта или восстановленных (refurbished) клапанов недопустимо, так как это напрямую угрожает безопасности пользователей.

Ключевые достоинства модели VK4125C1007:

• Высокая точность модуляции: Пневматическое управление обеспечивает мгновенную реакцию на изменение скорости вращения вентилятора, исключая провалы мощности или переобогащение смеси.
• Компактность: Интеграция двух клапанов и регулятора в одном корпусе экономит место внутри котла, упрощая компоновку оборудования для производителей.
• Надежность конструкции: Корпус выполнен из литого под давлением алюминиевого сплава, устойчивого к коррозии и механическим нагрузкам. Мембраны изготовлены из долговечных материалов, сохраняющих эластичность в течение всего срока службы.
• Универсальность настройки: Возможность регулировки смещения (offset) позволяет точно адаптировать клапан под конкретную горелку и дымоход, добиваясь идеальных показателей CO2 в уходящих газах.

Указания по монтажу и вводу в эксплуатацию

Монтаж и настройка газового клапана Resideo VK4125C1007 должны производиться исключительно квалифицированным персоналом, имеющим допуск к газоопасным работам. Официальный дилер Промэлектроника рекомендует строго следовать инструкции производителя.

Основные этапы установки:

• Отключение коммуникаций: Перед началом работ необходимо перекрыть подачу газа и отключить электропитание котла.
• Подготовка трубопровода: Убедитесь, что подводящая труба очищена от грязи, окалины и металлической стружки. Попадание посторонних частиц внутрь клапана может привести к потере герметичности запорных седел.
• Монтаж: При резьбовом соединении используйте качественный уплотнитель, нанося его только на фитинг, оставляя первые витки резьбы чистыми. Соблюдайте моменты затяжки, указанные в технической документации (обычно не более 50 Нм для гаек 3/4 дюйма), чтобы избежать деформации корпуса.
• Ориентация потока: Строго соблюдайте направление потока газа, указанное стрелкой на нижней части корпуса клапана.
• Подключение импульсной трубки: Соедините штуцер регулятора давления с камерой сгорания или выходом вентилятора для передачи управляющего давления воздуха.
• Проверка на герметичность: После монтажа обязательно проведите тест на утечку газа (опрессовку) всех соединений, используя мыльный раствор или специальный детектор утечек.

Настройка (Adjustment): Процедура настройки включает регулировку параметра Offset (смещение). Это необходимо для коррекции состава смеси на минимальной мощности.

• Для доступа к винту регулировки необходимо снять защитный колпачок (обычно с помощью отвертки Torx T-40).
• Настройка производится по газоанализатору. Вращение винта по часовой стрелке увеличивает процент CO2 (обогащает смесь), против часовой стрелки — уменьшает.
• Важно помнить, что на данном типе клапанов (1:1) основная кривая расхода задается конструктивно и давлением воздуха, поэтому регулировка смещения влияет преимущественно на работу в режиме низкой нагрузки.

Обслуживание и безопасность

Газовый клапан VK4125C1007 является необслуживаемым устройством в том смысле, что его разборка и ремонт внутренних компонентов запрещены. Конструкция содержит элементы точной настройки, которые герметизируются на заводе. Попытка вскрытия корпуса приведет к нарушению калибровок и потере герметичности.

В рамках ежегодного технического обслуживания котельного оборудования рекомендуется:

• Проверять внешнюю герметичность соединений.
• Контролировать электрические контакты на предмет окисления.
• Проверять давление газа на входе и выходе (через специальные измерительные штуцеры на корпусе).
• Анализировать состав дымовых газов для контроля корректности работы соотношения газ/воздух.

При обнаружении неисправности клапан подлежит полной замене на аналогичный новый. Использование оригинальных комплектующих от Промэлектроника гарантирует восстановление заводских характеристик безопасности котла.

Важная информация для заказчиков

При заказе газового клапана крайне важно сверять полный номер модели (VK4125C1007). Буквенно-цифровой код содержит информацию о настройках открытия (быстрое/медленное), напряжении катушек, типе регулятора и специфических модификациях под конкретного производителя котлов.

Компания Промэлектроника, как официальный дилер, готова оказать помощь в проверке совместимости и подборе оборудования. Мы работаем напрямую с производителем, что обеспечивает оптимальные цены и минимальные сроки поставки даже для редких позиций.

Почему профессионалы выбирают сотрудничество с Промэлектроника:

• Прямые поставки от производителя Resideo.
• Широкий складской ассортимент компонентов для промышленной и бытовой автоматики.
• Квалифицированная техническая консультация.
• Прозрачная история происхождения товара и наличие всех необходимых сертификатов.

Если вам необходимо купить надежный газовый клапан для ремонта или производства котельного оборудования, Resideo VK4125C1007 — это выбор в пользу проверенных временем технологий и безопасности.

Для получения коммерческого предложения, уточнения актуальной цены и сроков отгрузки, пожалуйста, свяжитесь с нашим отделом продаж. Наши специалисты оперативно обработают ваш запрос и предложат наилучшие условия сотрудничества.
